P+F Fieldbus Barrier RD0-FB-Ex4 Installatieontwerp van de kast met 32... 16 V gelijkspanning

Plaats van herkomst Singapore
Merknaam P+F
Certificering CE
Modelnummer RD0-FB-Ex4
Document t25484_eng.pdf
Min. bestelaantal 1pc
Prijs Onderhandelbaar
Verpakking Details Standaard kartonnen verpakking
Levertijd op verzoek
Betalingscondities T/T
Levering vermogen 100 stuks per maand

Neem contact met me op voor gratis monsters en coupons.

WatAPP:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden we 24-uurs online hulp.

x
Productdetails
Ontwerp / Montage installatie van kasten Installatie in gevaarlijk gebied Zone 1 / Div. 2
Nominale spanning 32... 16 V DC Type verbinding Schroefterminal
Montage DIN RAIL montage De massa 1050 g
Markeren

P+F veldbusbarrière

,

RD0-FB-Ex4 Fieldbus Barrier

,

Installatie van de kasten

Laat een bericht achter
Productomschrijving

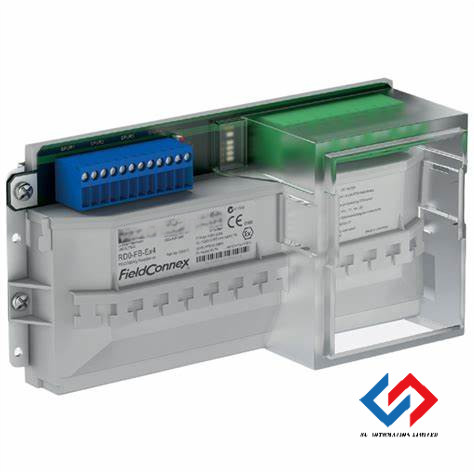

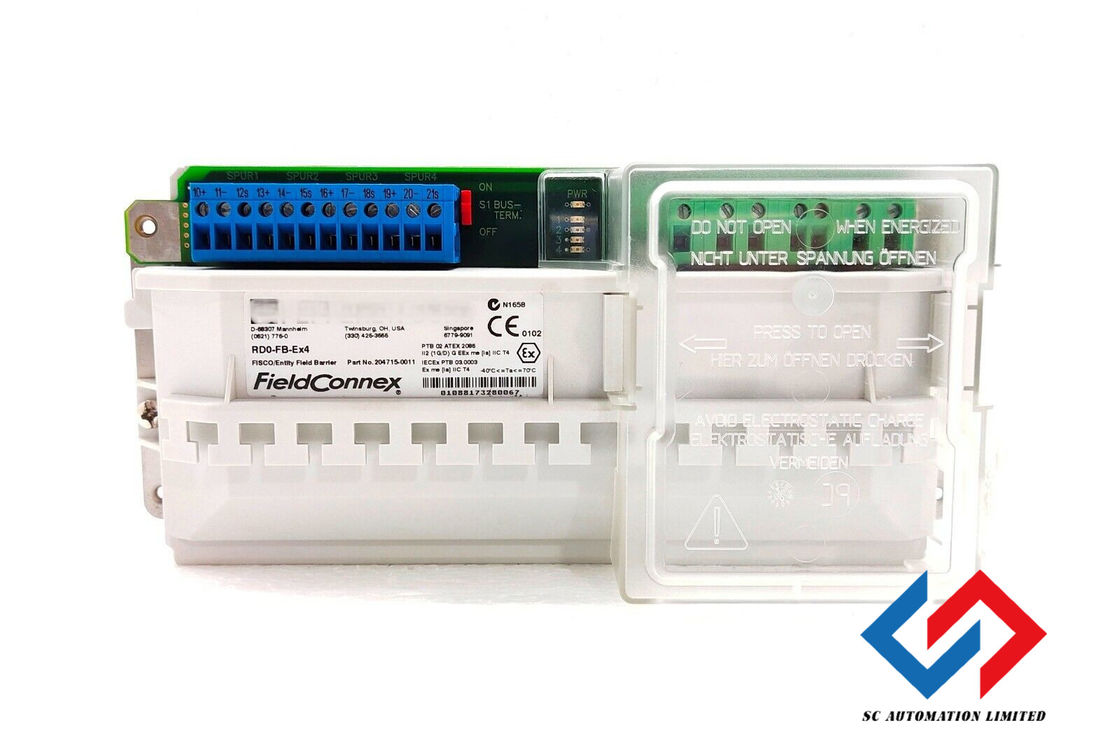

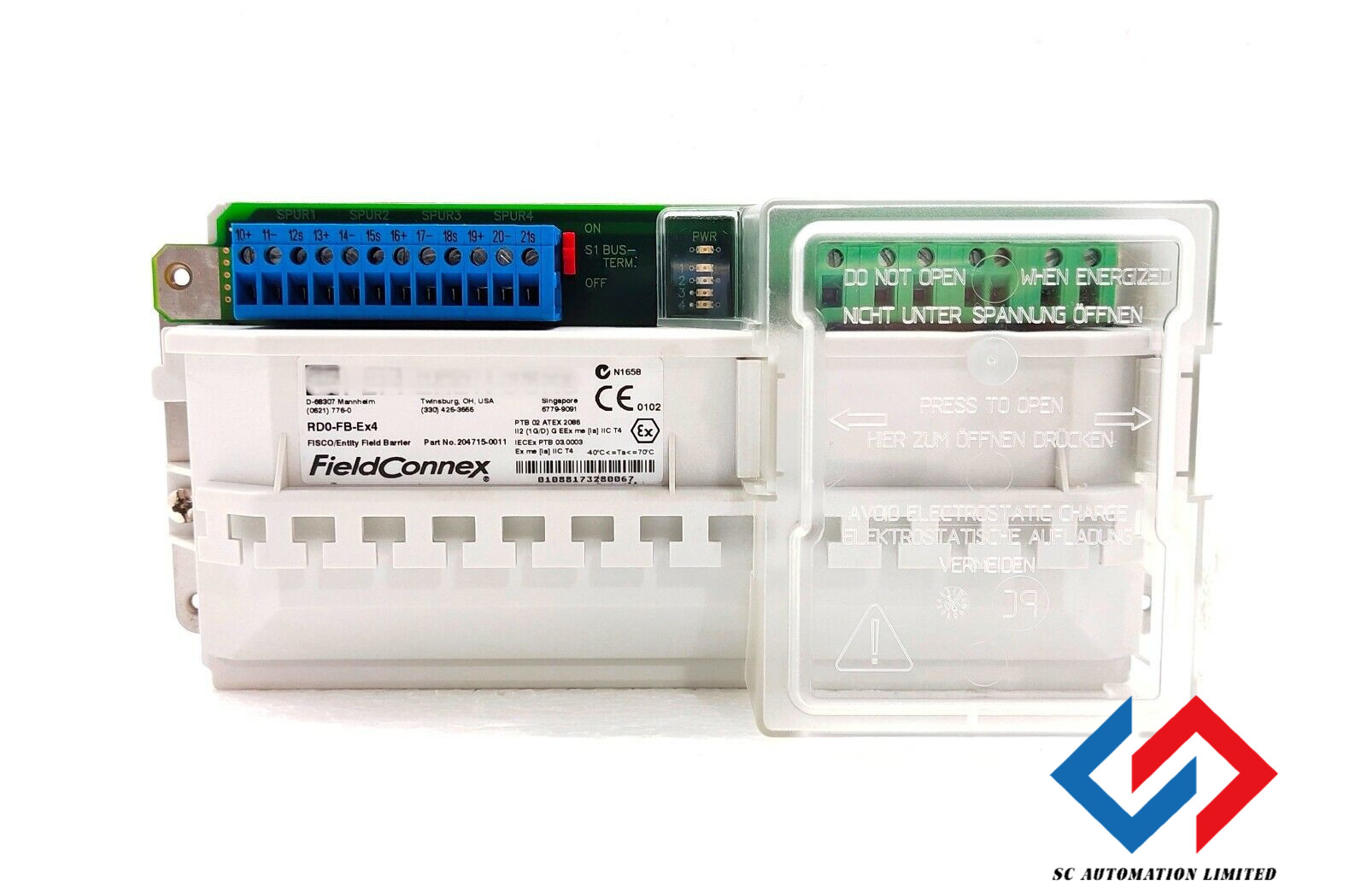

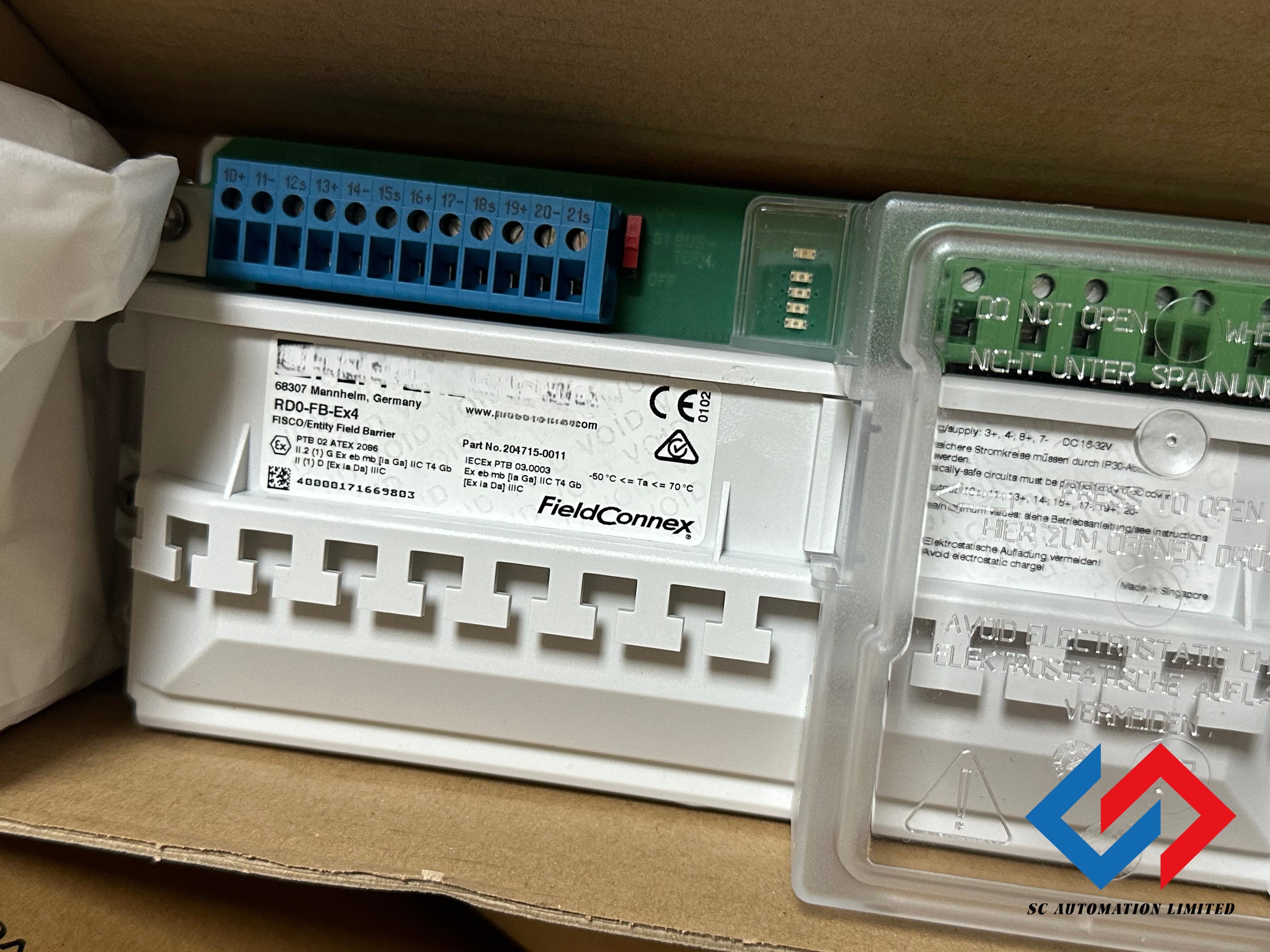

P+F Fieldbus Barrier RD0-FB-Ex4

De FieldBarrier, een koppelingsapparaat voor DIN-spoormontage, verbindt 4 instrumenten met intrinsieke veiligheid (Ex ia/Ex ib) en kortsluitingsstroombeperking

Dit zorgt voor een goede werking van het segment bij storingen of warm werk aan de sporen.
De geïntegreerde veldbus terminator beschikt over een hoog vermogen op de romp, waardoor maximale kabellengtes en het aantal apparaten in elk gevaarlijk gebied mogelijk zijn.
een hoog beschikbaar ontwerp en is selectief.
Uitgangsterminals met een keuze uit vaste of plug-in schroefterminals verbinden elk 1 apparaat. LED's vereenvoudigen het oplossen van problemen en helpen de reparatie te verminderen
Alle aardings- en afschermingsconcepten zijn mogelijk op basis van FieldConnex®-behuizingsoplossingen.


Algemene specificaties



Ontwerp / Montage

Installatie van kasten

Installatie in gevaarlijk gebied

Zone 1 / Div. 2

Veldbusverbinding

Hoofdkabel (trunk)





Verbinding

Invoer (trunk IN): terminals 3+, 4-, 5s
uitgang (Trunk OUT): terminals 7-, 8+, 6s



Nominale spanning

32... 16 V DC



Nominale stroom

31 mA... 26 mA (zonder belasting)
77 mA... 115 mA (bij 20 mA belasting per invoer)
120 mA... 209 mA (bij 40 mA belasting per invoer)
135 mA... 241 mA (kortsluiting bij alle uitgangen)



Spanningsverlies

maximaal 100 mV.



Aantal koppelingen

max. 4 per segment

Outputs





Aantal apparaten per uitgang

1



Verbinding

uitgang 1: terminals 10+, 11-, 12S-schild;
uitgang 2: terminals 13+, 14-, 15S-schild;
uitgang 3: terminals 16+, 17-, 18S-schild;
uitgang 4: terminals 19+, 20-, 21S schild



Nominale spanning

10... 13 V



Nominale stroom

max. 43 mA



Kortsluitingstroom

50 mA

Indicatoren/werkingsmiddelen

LED-spanning Fieldbus

groen: aan, bestaande busspanning

Uitgang van de LED-status

rood knipperend: kortsluiting

Galvanische isolatie

Hoofddraad/uitgangen

de isolatie wordt niet beïnvloed door interferentie volgens EN 50020, spanningspiekwaarde 375 V

Richtlijn inzake conformiteit

Elektromagnetische compatibiliteit





Richtlijn 2014/30/EU

EN 61326-1:2013

Standaardconformiteit

Elektromagnetische compatibiliteit

NE 21:2006

Grade van bescherming

IEC/EN 60529

Fieldbusstandaard

IEC 61158-2

Klimaatcondities

DIN IEC 721

Corrosiebestendigheid

conform ISA-S71.04-1985, strengheidsniveau G3

Omgevingscondities

Omgevingstemperatuur

-50... 70 °C (-58... 158 °F)

Bergingstemperatuur

-40... 85 °C (-40... 185 °F)

Mechanische specificaties

Type verbinding

schroefterminal

Kern doorsnede

tot 2,5 mm2

Huizen

zie figuur 1

Huismateriaal

Polycarbonaat



R... DIN-spoorbehuizing

PA 6.6

Grade van bescherming

IP20

De massa

1050 g

Montage

Montage van DIN-spoor
