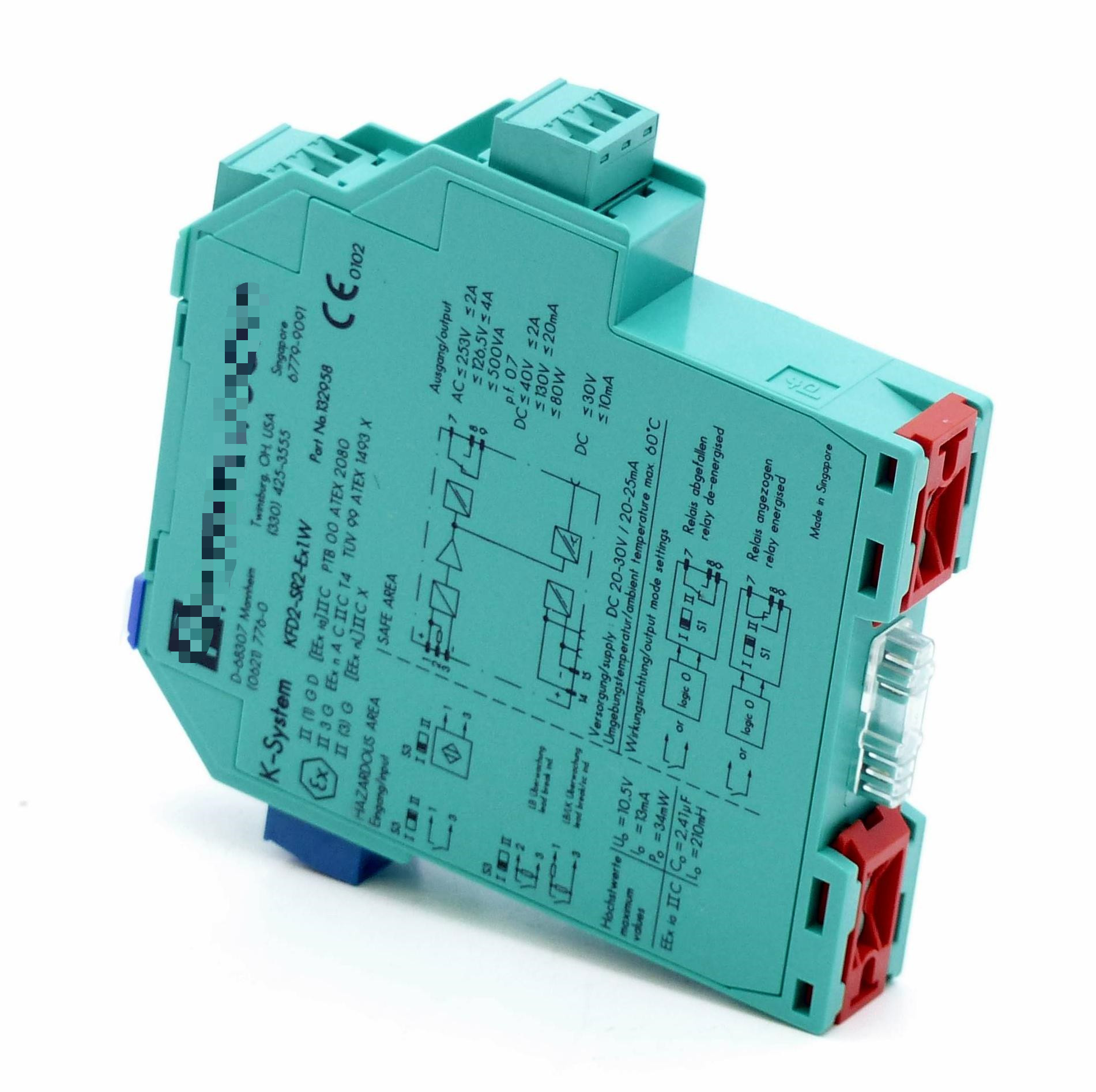

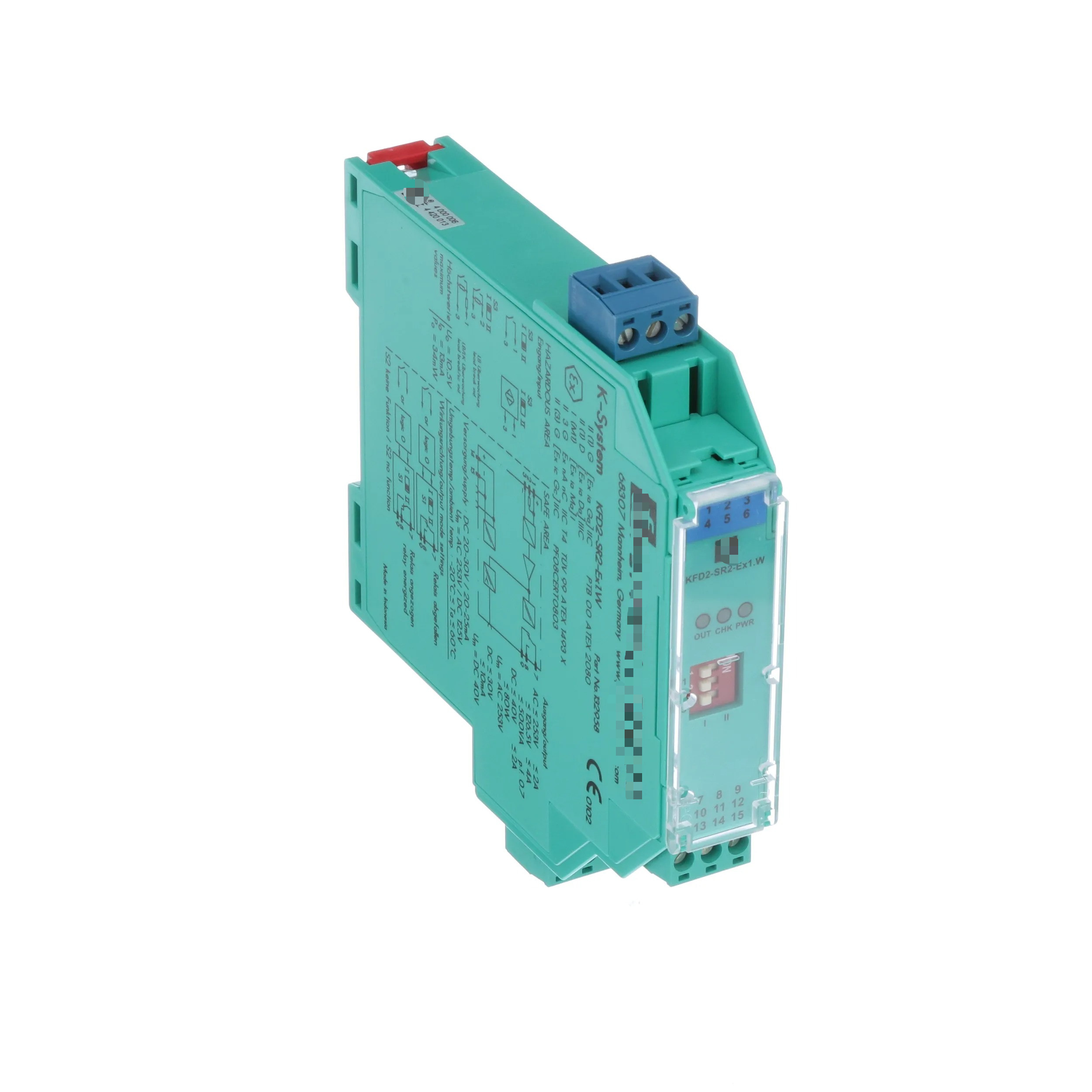

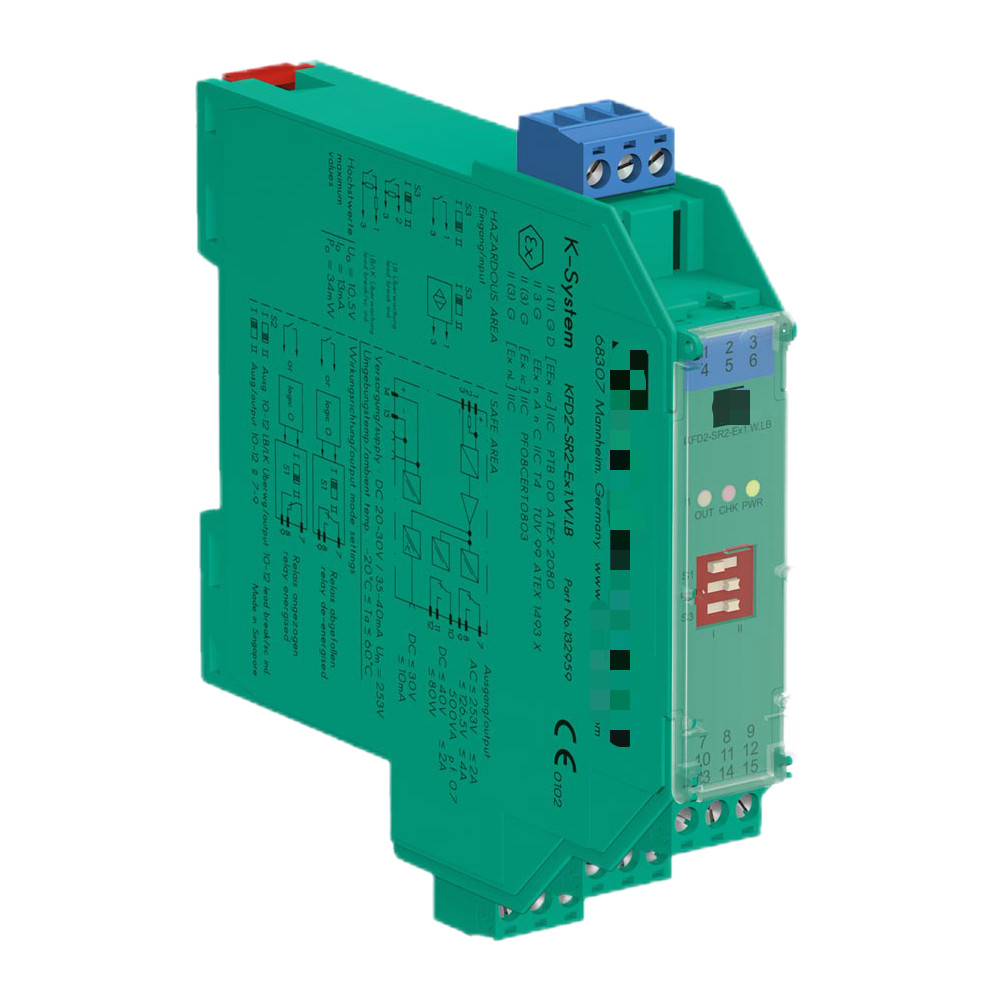

Schakelversterker KFD2-SR2-Ex1.W

1-kanaals geïsoleerde barrière
24 V gelijkstroomvoorziening (Power Rail)
Droog contact of NAMUR-invoer
Relaiscontactuitgang
Lijnfoutdetectie (LFD)
Reversibele werkwijze
Tot SIL 2 (SC 3) conform IEC/EN 61508

Signaltype Digitale invoer

Veiligheidsintegrititeitsniveau (SIL) SIL 2

Systematische capaciteit (SC) SC 3

Verbinding Power Rail of terminals 14+, 15-

Nominale spanning 19... 30 V DC

Ripple ≤ 10 %

Nominale stroom ≤ 35 mA

Energieverlies ≤ 0,7 W

Energieverbruik ≤ 0,7 W

Verbindingszijde veldzijde

Verbinding terminals 1+, 2+, 3-

Nominale waarden conform EN 60947-5-6 (NAMUR)

Open-circuitspanning/kortsluitstroom ongeveer 8 V gelijkstroom / ongeveer 8 mA

Schakelpunt/schakelhysteresis 1.2... 2,1 mA / ongeveer 0,2 mA

Lijnfoutopsporing breuk I ≤ 0,1 mA, kortsluiting I > 6 mA

Puls/pauze verhouding Min. 20 ms / min. 20 ms

Verbindingszijde aan de controlekant

Verbinding terminals 7, 8, 9

Output Signalrelais

Contactbelasting 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.7540 V DC/2 A weerstandsbelasting

Minimale schakelstroom 2 mA / 24 V gelijkstroom

Vertraging met of zonder stroom ongeveer 20 ms / ongeveer 20 ms

Mechanische levensduur 107 schakelcycli

Collectieve foutmelding Krachtspoor

Schakelfrequentie < 10 Hz

Invoer/Uitvoer versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff

Invoer/stroomvoorziening versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff

Uitgang/stroomvoorziening versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff

Display-elementen LED's

Regelelementen DIP-schakelaar

Configuratie via DIP-switches

Etikettering ruimte voor etikettering aan de voorzijde

Elektromagnetische compatibiliteit

Richtlijn 2014/30/EU EN 61326-1:2013 (industriële locaties)

Laagspanning

Richtlijn 2014/35/EU Voor de toepassing van EN 61010-1:2010+A1:2019+A1:2019/AC:2019

Elektromagnetische compatibiliteit EN 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

Grade van bescherming IEC 60529:1989+A1:1999+A2:2013

Functionele veiligheid IEC/EN 61508:2010

Invoer EN 60947-5-6:2000

Omgevingstemperatuur -40... 70 °C (-40... 158 °F)

Grade van bescherming IP20

Verbinding schroefterminals

De massa ongeveer 150 g

Afmetingen 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 inch) (W x H x D), type behuizing B2

Hoogte 119 mm

Breedte 20 mm

Diepte 115 mm

Montage op de 35 mm DIN-montagelijn volgens EN 60715:2001

EU-typegoedkeuring PTB 00 ATEX 2080

Markering Ex-Hexagon II (1) G [Ex ia Ga] IIC

Ex-Hexagon II (1) D [Ex ia Da] IIIC

Ex-Hexagon I (M1) [Ex ia Ma] I

Invoer Ex ia

Spanning 10.5 V

Stroom 13 mA

Kracht 34 mW (lineaire kenmerken)

Aanbod

Maximale veilige spanning 253 V AC / 125 V DC (Opgelet, er is geen nominale spanning)

Output

Maximale veilige spanning 253 V wisselstroom (waarschuwing: de nominale spanning kan lager zijn)

Uitgang van de foutmelding

Maximale veilige spanning 40 V DC (Opgelet, geen nominale spanning)

Certificaat PF 08 CERT 0803

Markering Ex-Hexagon II (3) G [Ex ic Gc] IIC

Invoer Uitvoer

Spanning 10.5 V

Stroom 13 mA

Kracht 34 mW (lineaire kenmerken)

Certificaat TÜV 99 ATEX 1493 X

Markering Ex-Hexagon II 3G Ex ec n C IIC T4 Gc

Galvanische isolatie

Invoer/Uitvoer Veilig elektrisch isolatie volgens IEC/EN 60079-11, spanningspiekwaarde 375 V

Invoer/stroomvoorziening Veilig elektrisch isolatie volgens IEC/EN 60079-11, spanningspiekwaarde 375 V

Richtlijn inzake conformiteit

Richtlijn 2014/34/EU Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I bij Richtlijn 2008/57/EG bedoelde chemische stoffen als onderdeel van de productieprocedure beschouwd.2019
