SIL 3 HART-multiplexermaster KFD2-HMM-16

  • SIL 3 HART Multiplexer Master KFD2-HMM-16
  • SIL 3 HART Multiplexer Master KFD2-HMM-16
  • SIL 3 HART Multiplexer Master KFD2-HMM-16
  • SIL 3 HART Multiplexer Master KFD2-HMM-16
Plaats van herkomst Duitsland.
Merknaam P+F
Certificering PF 07 CERT 1143 X
Modelnummer KFD2-HMM-16
Min. bestelaantal 1 stuk
Prijs Onderhandelbaar
Verpakking Details standaard kartonnen verpakking
Levertijd op verzoek
Betalingscondities T/T
Levering vermogen 100 stuks per maand

Neem contact met me op voor gratis monsters en coupons.

WatAPP:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden we 24-uurs online hulp.

x
Productdetails
etikettering ruimte voor etikettering aan de voorzijde Veiligheidsintegrititeitsniveau (SIL) SIL 3
Grade van bescherming IEC 60529:2001 Voorradenverbinding terminals 17+, 18-
Omgevingstemperatuur -20... 60 °C (-4... 140 °F) Afmetingen 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 inch) (W x H x D), behuizing type C1
Markeren

SIL 3 Multiplexer Master

,

Multiplexermaster

,

KFD2-HMM-16
Laat een bericht achter
Productomschrijving

Multiplexermaster KFD2-HMM-16

16-kanaal, 24 V gelijkstroomvoorziening (Power Rail), HART-veldtoestel-invoer (revisie 5 tot 7), maximaal 15 KFD0-HMS-16 slave-eenheden kunnen worden aangesloten, maximaal SIL 3 conform IEC/EN 61508

Technische gegevens

Functionele veiligheidsgerelateerde parameters

Veiligheidsintegrititeitsniveau (SIL)

SIL 3

Aanbod

Verbinding

terminals 17+, 18-

Nominale spanning

20... 32 V DC typisch bij 100 mA

Energieverbruik

max. 3 W

HART-signaalkanalen (niet intrinsiek veilig)

Conformiteit

Invoer van het HART-veldtoestel (herziening 5 tot en met 7)

Verbinding

met een vermogen van niet meer dan 50 W
Vlakkabel met 14 pinnen voor master-slave-verbinding tussen KFD2-HMM-16 en KFD0-HMS-16

Leekstroom

< 3 μA bij -20... 85 °C (-4... 185 °F)

Beëindigingsweerstand

externe 230... 500 Ω-standaard (mogelijk tot 1000 Ω)

Uitgangsspanning

≥ 400 mV ss (met de hierboven gespecificeerde terminatorweerstand)

Uitgangsweerstand

een vermogen van 100 Ω of minder, capacitieve koppeling

Inputimpedantie

volgens de HART-specificatie

Invoerspanningsbereik

0.08... 4 V ss; typisch ± 5,2 V als plaatselijke referentie

Interface

Overdrachtspercentage

9600, 19200, of 38400 Bit/s (kan door de gebruiker worden geselecteerd met DIL-switch (2 en 3)

Type

RS-485, twee-draad multidrop.

Adreskeuze

Een van de 31 mogelijke adressen die per DIL-switch kunnen worden geselecteerd (4... 8)

Indicatoren/instellingen

Regelelementen

DIP-schakelaar

Configuratie

via DIP-switches

Etikettering

ruimte voor etikettering aan de voorzijde

Richtlijn inzake conformiteit

Elektromagnetische compatibiliteit

Richtlijn 2014/30/EU

EN 61326-1:2013 (industriële locaties)

Conformiteit

Grade van bescherming

IEC 60529:2001

Omgevingscondities

Omgevingstemperatuur

-20... 60 °C (-4... 140 °F)

Mechanische specificaties

Grade van bescherming

IP20

Verbinding

schroefterminals

De massa

ongeveer 250 g

Afmetingen

40 x 107 x 115 mm (1,6 x 4,2 x 4,5 inch) (W x H x D), behuizing type C1

Hoogte

107 mm

Breedte

40 mm

Diepte

115 mm

Montage

op de 35 mm DIN-montagelijn volgens EN 60715:2001

Gegevens voor toepassing in gevaarlijke gebieden

Certificaat

PF 07 CERT 1143 X

Markering

Ex-HexagonII 3G Ex n A II C T4 Gc

Richtlijn inzake conformiteit

Richtlijn 2014/34/EU

EN 60079-0:2012+A11:2013, EN 60079-15:2010

Verwante modellen:

KCD2-STC-EX1.20

K-HM26-2M-261533

KFD2-SR2-Ex1.W.LB

NBB15-U1-E2

KFD2-SR2-2.W.SM

NBB1,5-5GM25-E2

KFD2-SR2-Ex2.W.SM

NBB1,5-5GM25-E2-V3

KFD2-SR2-Ex2.2S

NBB1,5-F79-E0

KFD2-SR2-2.2S

NBB1,5-F79-E2

KFA6-DWB-EX1.D

NBB15-U1-Z2

KFA6-SR2-Ex2.W

NBB5-18GM50-E2-V1

KFA6-SR-2.3L.FA

NBB15-30GM30-E2-V1

KFA6-ER-1.5

NBB15-30GM50-A2-V1

KFA6-ER-1.6

NBB15-30GM50-E2

KFA6-ER-1.W.LB

NBB15-30GM50-E2-M

KFA6-ER-2.W.LB

NBB15-30GM50-E2-V1

KFA6-ER-Ex1.W.LB

NBB15-30GM50-E2-V1-M

KFA6-SR-2.3L.FA

NBB8-18GM30-E2

KFA6-STR-1.24.4

NBB8-18GM30-E2-V1

KFD0-CS-Ex1.50P

NBB8-18GM60-A2-V1

KFD2-SH-Ex1.T.OP

NJ4-12GK-SN

KFD2-SL2-EX2.B

NJ5-18GK-N

KFD2-SR2-EX1.W

NJ5-18GK-N-150

KFD2-SR2-Ex2.W

NJ5-18GM-N

KFD2-STC5-1.2O

NJ8-18GK-N

KFD2-STC5-Ex1

RD0-FB-EX4

KFD2-STC5-Ex1.H

RD0-TI-Ex8.FF.*

HIC2031

Z787.F

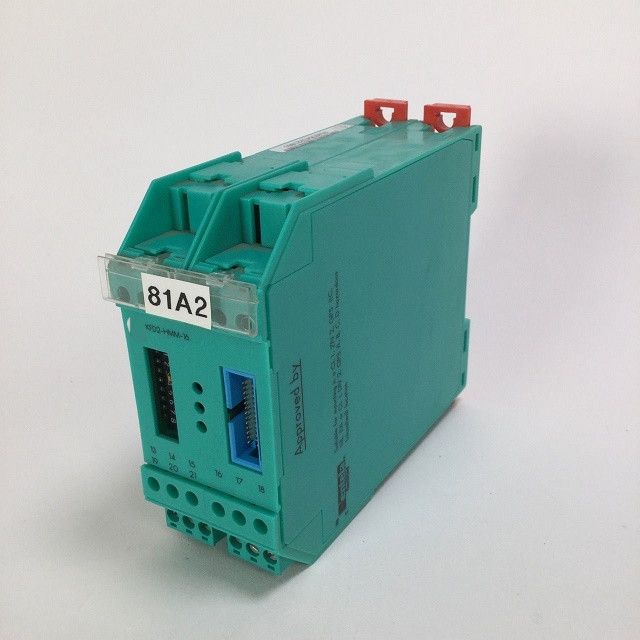

SIL 3 HART-multiplexermaster KFD2-HMM-16 1

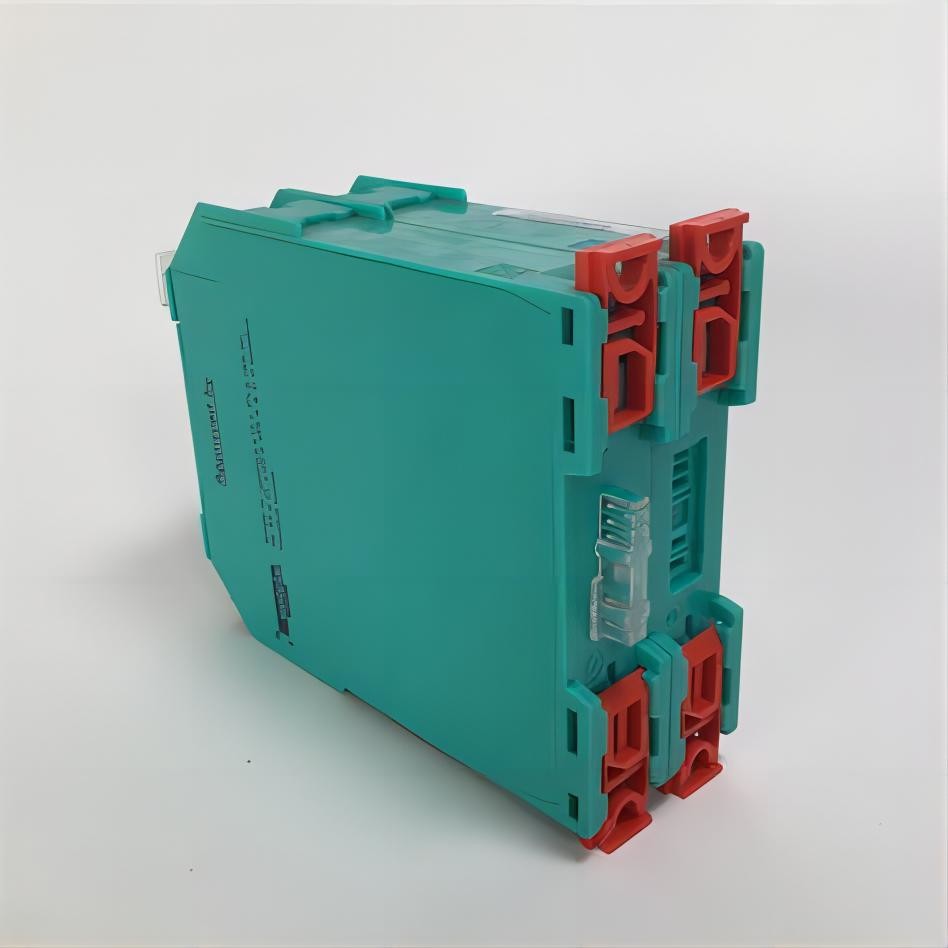

SIL 3 HART-multiplexermaster KFD2-HMM-16 2

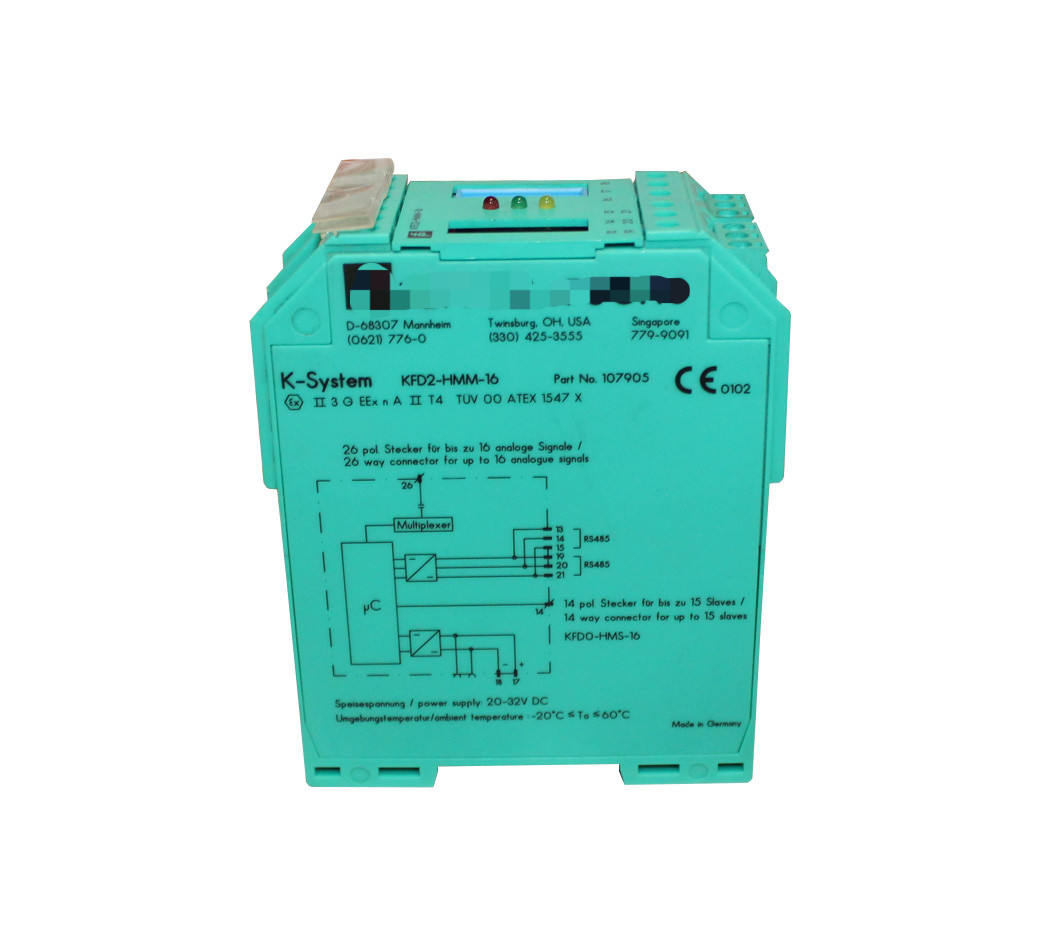

SIL 3 HART-multiplexermaster KFD2-HMM-16 3
