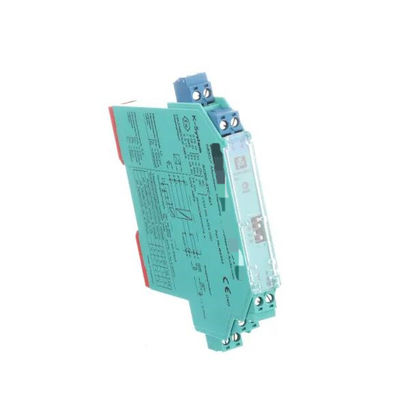

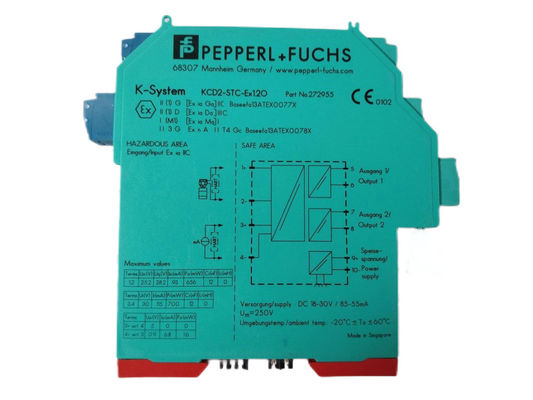

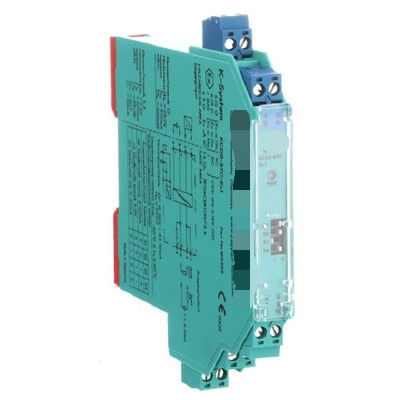

Signaltype

Analooginvoer

Veiligheidsintegrititeitsniveau (SIL)

SIL 2

Systematische capaciteit (SC)

SC 3

Verbinding

Power Rail of terminals 9+, 10-

Nominale spanning

19... 30 V DC

Ripple

binnen de toevoerstolerantie

Energieverlies

ongeveer 1,4 W bij 20 mA overdrachtsstroom, 250 Ω bij beide uitgangen

Energieverbruik

2 W

Verbindingszijde

veldzijde

Verbinding

terminals 1+, 2- (sink); 3+, 4- (bron)

Invoersignaal

0/4... 20 mA

Spanningsverlies

terminals 3, 4: ≤ 6,1 V bij 20 mA

Kortsluitingstroom

terminals 1+, 2-: 25 mA

Invoerweerstand

terminals 1+, 2-: max. 500 Ω (BRAIN)
(250 Ω belasting)

Beschikbare spanning

terminals 1+, 2-: ≥ 16 V bij 20 mA, ≥ 18,5 V bij 4 mA

Verbindingszijde

aan de controlekant

Verbinding

bron: terminals 5-, 6+; 7-, 8+
wastafel: terminals 5+, 6-, 7+, 8-

Verzorging

kanaal 1: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
kanaal 2: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)

Uitgangssignaal

0/4... 20 mA of 0/1... 5 V

Ripple

max. 50 μA rms

Afwijking

Vout < 20 μA (0,1 %); Vout < 10 mV (0,2 %) inclusief kalibratie, lineariteit, hysteresis en schommelingen van de toevoerspanning, bij 20 °C (68 °F), 0/4... 20 mA, 0/1... 5 V

Invloed van de omgevingstemperatuur

uitgangsstroom: 0,25 μA/K
uitgangsspanning: 80 μV/K

Frequentiebereik

veldzijde in de bedieningszijde: bandbreedte met 0,5 Vpp signaal 0... 6 kHz (-3 dB)
besturingszijde in de veldzijde: bandbreedte met 0,5 Vpp signaal 0,3... 6 kHz (-3 dB)

Verrekeningstijd

6 ms

Opwaartse/verwaartse tijd

2 ms

Uitgang/stroomvoorziening

functionele isolatie, nominale isolatiespanning 50 V AC

Output/Output

functionele isolatie, nominale isolatiespanning 50 V AC

Display-elementen

LED's

Regelelementen

DIP-schakelaar

Configuratie

via DIP-switches

Etikettering

ruimte voor etikettering aan de voorzijde

Elektromagnetische compatibiliteit

Richtlijn 2014/30/EU

EN 61326-1:2013 (industriële locaties)

Elektromagnetische compatibiliteit

NE 21:2012
EN 61326-3-2:2008

Grade van bescherming

IEC 60529:2001

Bescherming tegen elektrische schokken

UL 61010-1:2012

Omgevingstemperatuur

-20... 60 °C (-4... 140 °F)
uitgebreide omgevingstemperatuurbereik tot 70 °C (158 °F), verwijzen naar de handleiding voor de nodige montageomstandigheden

Grade van bescherming

IP20

Verbinding

schroefterminals

De massa

ongeveer 100 g

Afmetingen

12.5 x 124 x 114 mm (0,5 x 4,9 x 4,5 inch) (W x H x D), behuizing type A2

Hoogte

met een breedte van niet meer dan 50 mm

Breedte

12.5 mm

Diepte

114 mm

Montage

op de 35 mm DIN-montagelijn volgens EN 60715:2001

EU-typegoedkeuring

BASEEFA 13 ATEX 0077 X

Markering

II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma]

Invoer

[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I

Aanbod

Maximale veilige spanning

250 V (waarschuwing: de nominale spanning kan lager zijn)

Vervaardiging

terminals 1+, 2-

Spanning

25.2 V

Spanning

28.2 V

Stroom

93 mA

Kracht

656 mW

Inwendige capaciteit

10 nF

Interne inductantie

0 mH

Vervaardiging

terminals 3+, 4-

Spanning

30 V

Stroom

115 mA

Kracht

700 mW

Spanning

5 V

Stroom

6.8 mA

Kracht

1.6 mW

Output

Maximale veilige spanning

250 V (waarschuwing: de nominale spanning kan lager zijn)

Certificaat

BASEEFA 13 ATEX 0078 X

Markering

II 3G Ex n A II C T4 Gc

Galvanische isolatie

Invoer/Uitvoer

Veilig elektrisch isolatie volgens IEC/EN 60079-11, spanningspiekwaarde 375 V

Invoer/stroomvoorziening

Veilig elektrisch isolatie volgens IEC/EN 60079-11, spanningspiekwaarde 375 V

Richtlijn inzake conformiteit

Richtlijn 2014/34/EU

Voor de toepassing van de in punt 6.2.3.3 bedoelde voorschriften:2010

UL-goedkeuring

Beheerstrekking

116-0380 (cULus)

IECEx-goedkeuring

IECEx-certificaat

IECEx BAS 13.0043X

IECEx-markering

[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
