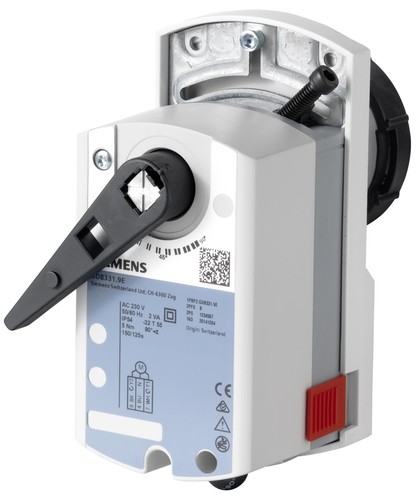

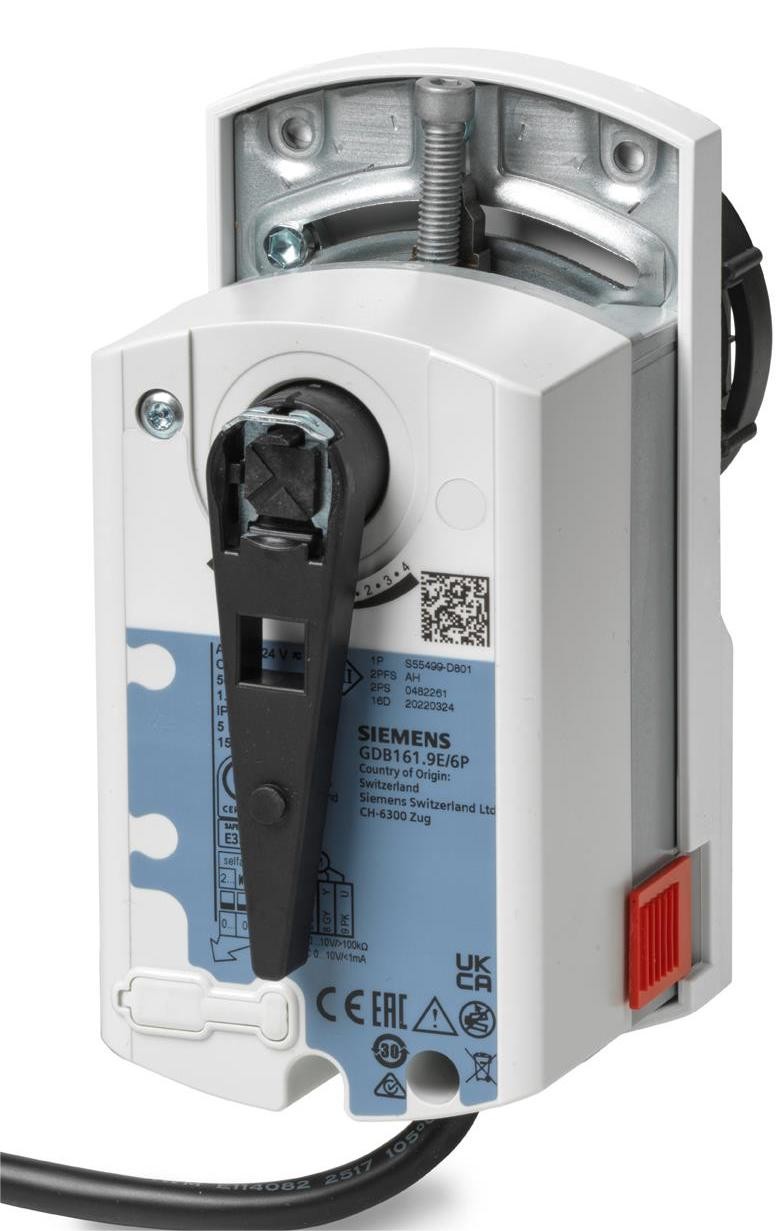

Siemens Roterende aandrijvingen voor kogelkleppen GDB161.9E

Elektromotorische roterende aandrijvingen voor open-sluit-, drie-positie- of modulatiebesturing, gebruikt in verwarmings-, ventilatie- en airconditioninginstallaties.

● Voor twee- en driepoort-besturingsbalklepjes, met binnengroefverbindingen (VAI61 en VBI61) of met buitengroefverbindingen (VAG61 en VBG61), DN15 tot en met DN25

● Voor open/sluitende kogelkleppen met twee poorten en omschakelkugelkleppen met drie poorten, met binnengedrukt verbinding (VAI60.. en VBI60..) of met buitengedrukt verbinding (VAG60.. en VBG60..), DN15 tot DN25

● Nominaal koppel 5 Nm

● Werkspanning GDB141.9E en GDB161.9E AC 24 V ~ / DC 24...48 V

● Werkspanning GDB341.9E AC 100...240 V ~

● Werkspanning GDB161.9E/MO AC 24 V ~ / DC 24 V

● Positioneringssignaal DC 0/2...10 V

● GDB161.9E/MO: RS-485 voor Modbus RTU-communicatie

● Vooraf bedraad met 0,9 meter lange aansluitkabels

Kenmerken

● Brushloze, robuuste gelijkstroommotoren zorgen voor een betrouwbare werking ongeacht de belasting.

● De draaibare aandrijvingen vereisen geen schakelaar voor de eindpositie, zijn overbelastingsbestendig en blijven op hun plaats wanneer ze de eindstop bereiken.

● De tandwielen zijn onderhoudsvrij en lawaaivrij.

● Geschikt voor gebruik met modulatiecontrollers (DC 0/2...10 V), open-close of drie-positie controllers.

● Wij raden aan een minimale pulslengte van 500 ms op roterende aandrijvingen met 3-puntsbesturing aan om een continue en nauwkeurige werking te garanderen.
