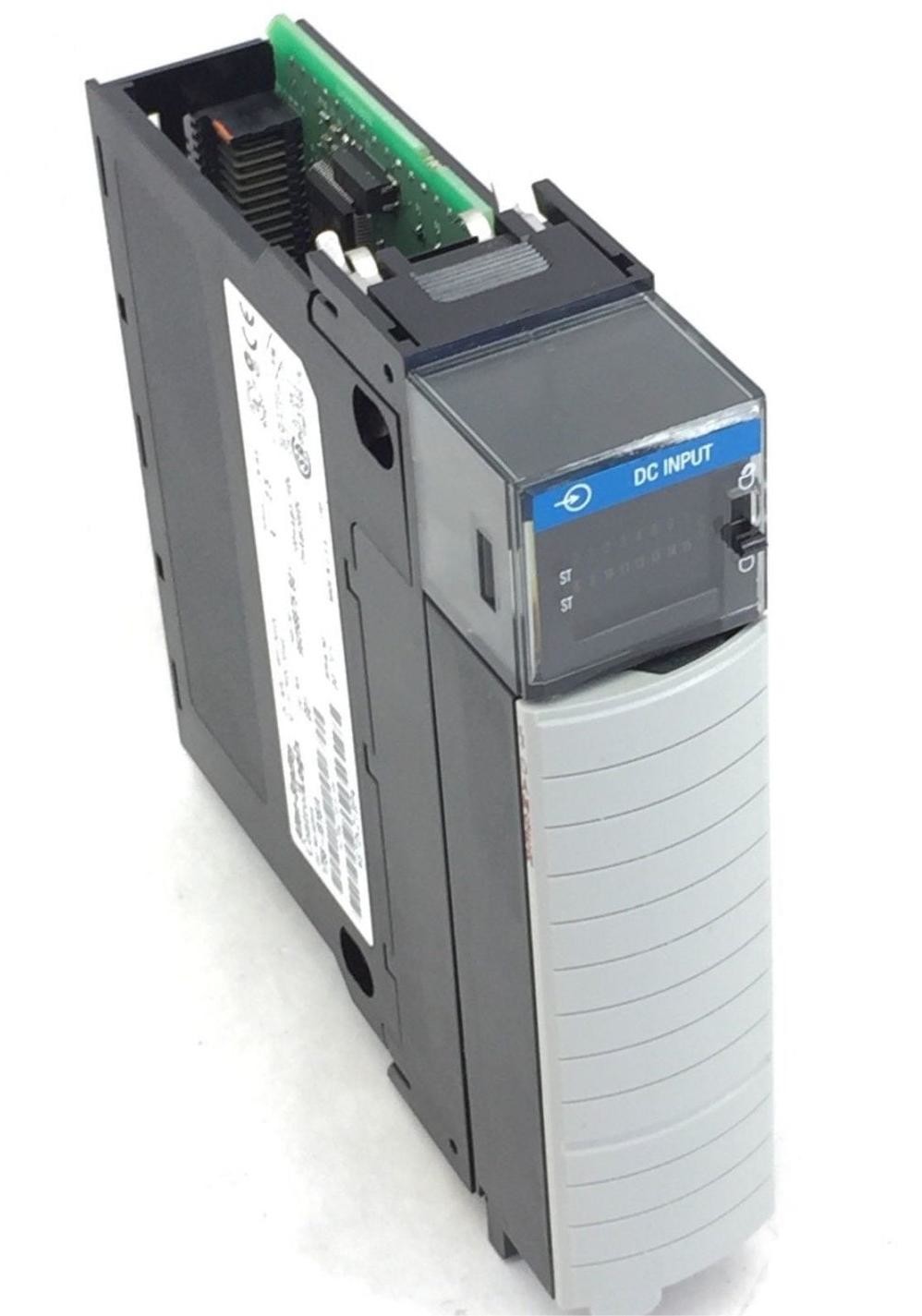

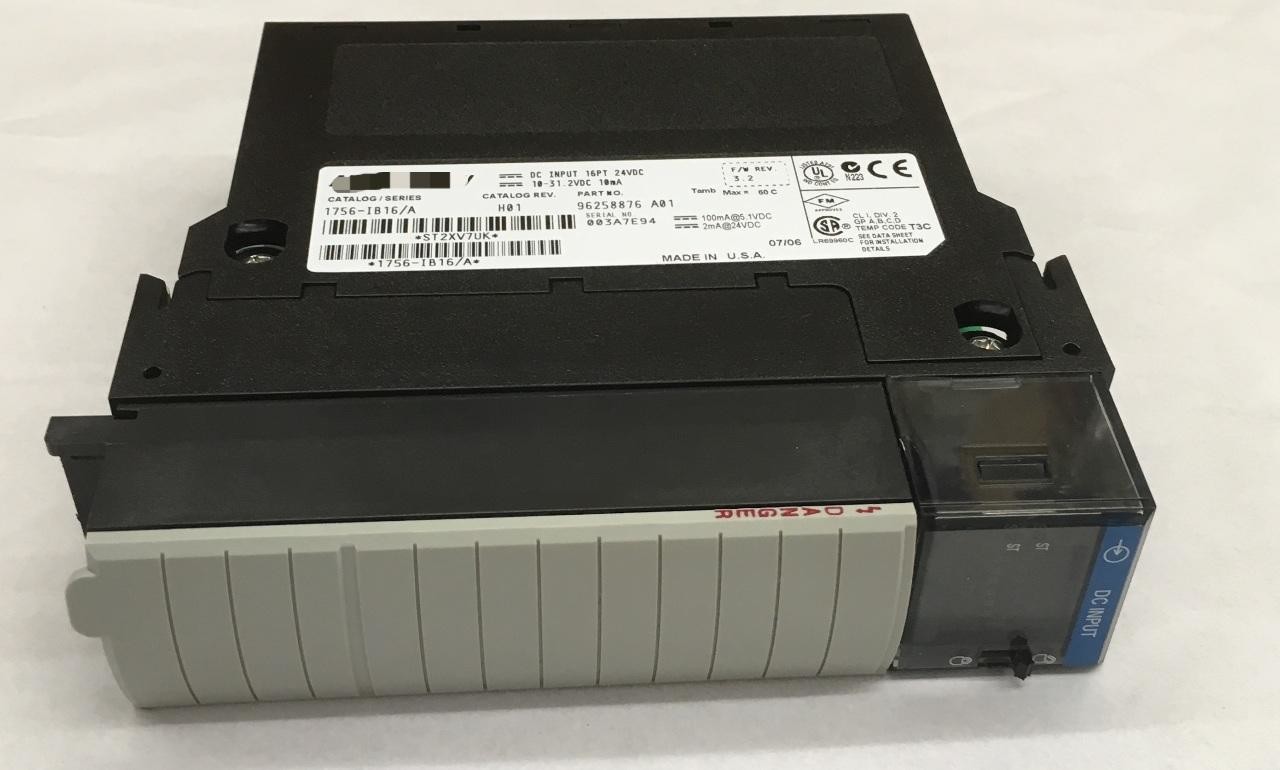

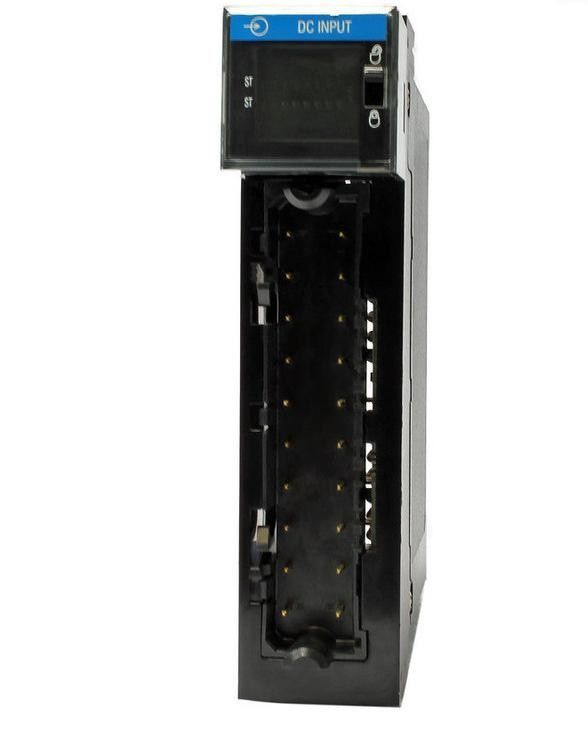

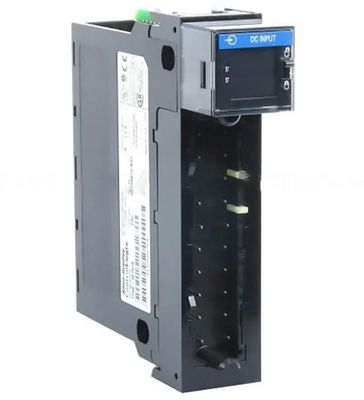

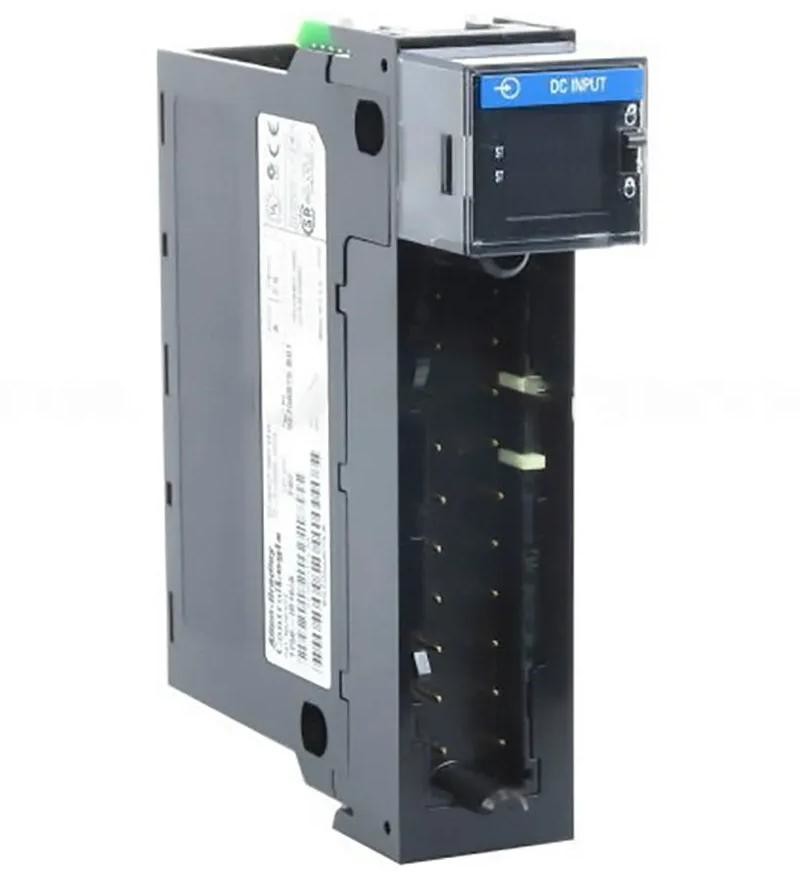

Allen Bradley ControlLogix 16 Pt 12/24V DC D/I-module 1756-IB16

De Allen-Bradley 1756-IB16 is een ControlLogix I/O-module.De compatibele afneembare behuizingen van de eindblokken, of RTB, zijn de 1756-TBNH 20-posities NEMA RTB en de 1756-TBSH 20-positie veerklem RTB.De gebruikers moeten de compatibele RTB bij de hand hebben en het chassis en de voeding van 1756 moeten zijn geïnstalleerd en geaard..

De nominale ingangsspanning van de 1756-IB16 module is 24 Volt DC, terwijl de spanningscategorie 12/24 Volt DC sink is.2 volt DC en het totale achtergrond vermogen is 0.56W. De stroomopname bij 5,1 Volt DC is 100 mA. Bij 24 Volt is de stroomopname 2 mA. Deze module heeft ook een maximale inrush-stroom van 250 mA piek, die in 22 milliseconden afneemt tot 37%,zonder activeringDe isolatie spanning is 250 volt continu. De vermogensafvoer van deze module is ongeveer 5,1 watt bij 60 graden Celsius en de thermische afvoer is 17,39 BTU / uur.De aan- en uitschakelstroom van deze module varieert van 2.0 mA bij 10 volt DC tot 10 mA bij 31,2 volt DC. Bij een uitstand heeft het een maximale spanning van 5 V en een maximale stroom van 1,5 mA.De inputvertragingstijd van de module heeft een maximum van 1 ms hardwarevertraging plus de door de gebruiker te configureren filtertijd (0Het heeft een maximale hardware vertragingstijd van 2 milliseconden plus de door de gebruiker te configureren filtertijd (0, 1, 2, 9 of 18 milliseconden).

De Allen-Bradley 1756-IB16 is een DC-zinking input module die werkt bij een nominale inputspanning van 24VDC. Deze module wordt echter gebruikt met 24VDCinput signalen,mag nog steeds worden gebruikt met wisselstroom-invoerspanningen, mits een geschikt tussenliggende schakeling of onderdeel is geïnstalleerd.


Verwante onderdeelnummer:

Vragen en antwoorden voor 1756-IB16

1Wat voor soort input heeft deze module?

De 1756-IB16 heeft 16 DC-invoeringen.


2Wat is de vermogensafbraak van deze module?

De 1756-IB16 heeft een vermogensafbraak van 5,1 Watt bij 60 graden Celsius, evenals een warmteafbraak van ongeveer 17,39 BTU/Uur.
