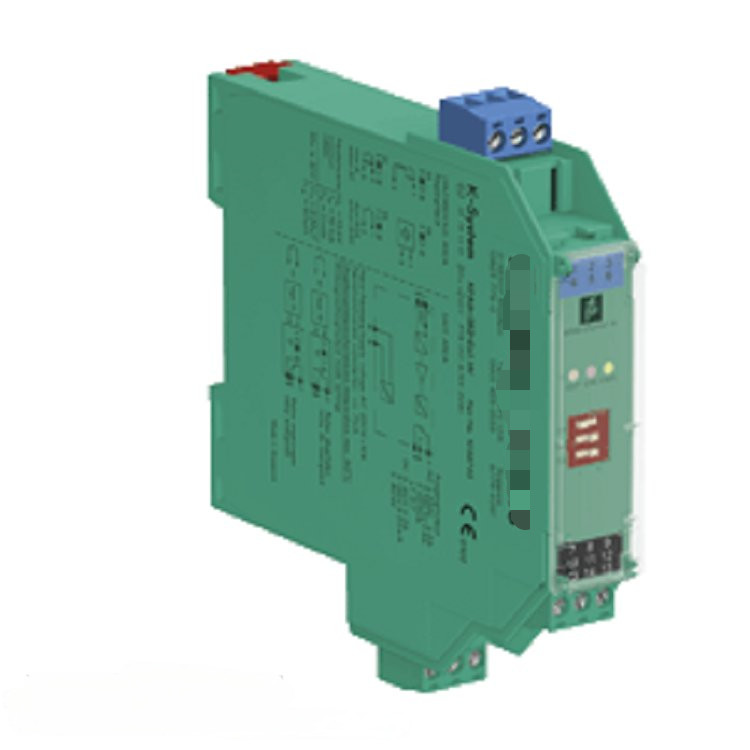

Signaltype

Analoog-uitgang

Veiligheidsintegrititeitsniveau (SIL)

SIL 2

Systematische capaciteit (SC)

SC 3

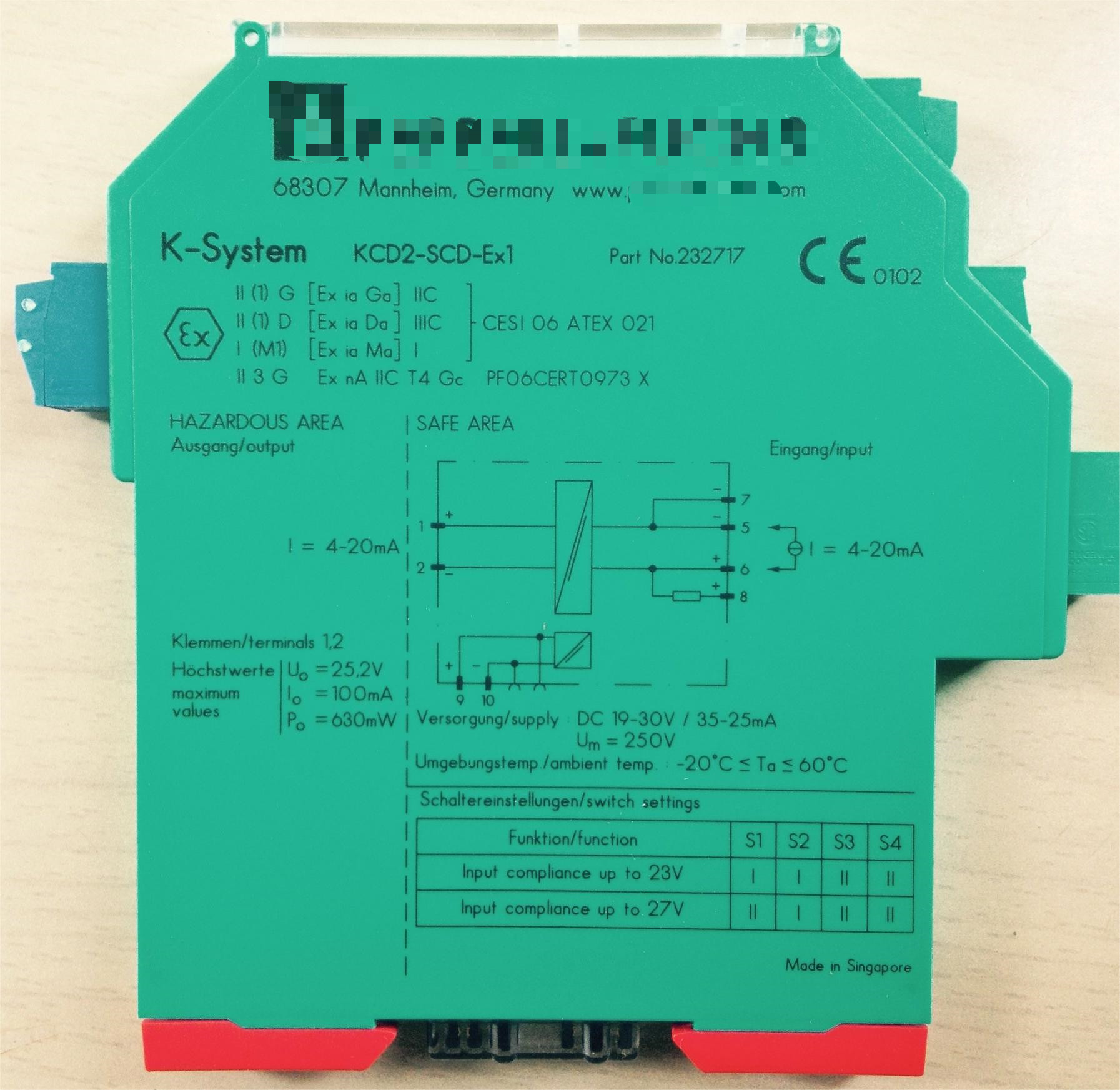

Verbinding

Power Rail of terminals 9+, 10-

Nominale spanning

19... 30 V DC

Ripple

≤ 10 %

Nominale stroom

≤ 30 mA bij 24 V

Energieverlies

≤ 600 mW bij 20 mA en 500 Ω belasting

Energieverbruik

≤ 700 mW

Verbindingszijde

aan de controlekant

Verbinding

terminals 5-, 6+

Invoersignaal

4... 20 mA, beperkt tot ongeveer 26 mA

Inlaatspanning

open schakelspanning van het besturingssysteem < 30 V

Spanningsverlies

ongeveer 6 V bij 20 mA

Invoerweerstand

> 100 kΩ, met open veldkabeling

Verbindingszijde

veldzijde

Verbinding

terminals 1+, 2-

Spanning

≥ 13 V bij 20 mA

Stroom

4... 20 mA

Verzorging

0... 650 Ω

Ripple

20 mV rms

Afwijking

bij 20 °C (68 °F), 4... 20 mA
< 0,1% van de volledige schaal, inclusief niet-lineariteit en hysteresis

Invloed van de omgevingstemperatuur

< 2 μA/K (-20... 70 °C (-4... 158 °F)); < 4 μA/K (-40... -20 °C (-40... -4 °F))

Frequentiebereik

veldzijde in de bedieningszijde: bandbreedte met 0,5 Vpp signaal 0... 3 kHz (-3 dB)
besturingszijde naar de veldzijde: bandbreedte met 0,5 Vpp signaal 0... 3 kHz (-3 dB)

Tijd voor de opkomst

10 tot 90 % ≤ 10 ms

Invoer/Uitvoer

basisisolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff

Invoer/stroomvoorziening

basisisolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff

Uitgang/stroomvoorziening

versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff

Display-elementen

LED's

Etikettering

ruimte voor etikettering aan de voorzijde

Elektromagnetische compatibiliteit

Richtlijn 2014/30/EU

EN 61326-1:2013 (industriële locaties)

Elektromagnetische compatibiliteit

NE 21:2017
EN 61326-3-2:2018

Grade van bescherming

IEC 60529

Bescherming tegen elektrische schokken

UL 61010-1:2019

Omgevingstemperatuur

-40... 70 °C (-40... 158 °F)

Grade van bescherming

IP20

Verbinding

schroefterminals

De massa

ongeveer 100 g

Afmetingen

12.5 x 124 x 114 mm (0,5 x 4,9 x 4,5 inch) (W x H x D), behuizing type A2

Hoogte

met een breedte van niet meer dan 50 mm

Breedte

12.5 mm

Diepte

114 mm

Montage

op de 35 mm DIN-montagelijn volgens EN 60715:2001

EU-typegoedkeuring

CESI 06 ATEX 021 X

Markering

II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma]

Output

Ex ia

Aanbod

Maximale veilige spanning

250 V wisselstroom.

Vervaardiging

terminals 1+, 2-

Spanning

25.2 V

Stroom

100 mA

Kracht

630 mW

Inwendige capaciteit

5.7 nF

Interne inductantie

verwaarloosbaar

Certificaat

CESI 19 ATEX 021 X

Markering

II 3G Ex ec IIC T4 Gc

Galvanische isolatie

Invoer/Uitvoer

Veilig elektrisch isolatie volgens IEC/EN 60079-11, spanningspiekwaarde 375 V

Uitgang/stroomvoorziening

Veilig elektrisch isolatie volgens IEC/EN 60079-11, spanningspiekwaarde 375 V

Richtlijn inzake conformiteit

Richtlijn 2014/34/EU

De in de bijlage bij Richtlijn 2008/57/EG vermelde parameters moeten in overeenstemming zijn met de voorschriften van de nationale normalisatie-richtlijn.2018

FM-goedkeuring

FM-certificaat

FM 18 CA 0116 X, FM 19 US 0117 X

Beheerstrekking

116-0469 (cFMus)

UL-goedkeuring

E106378

Beheerstrekking

116-0459 (cULus)

IECEx-goedkeuring

IECEx-certificaat

IECEx CES 06.0001X

IECEx-markering

[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Ex ex IIC T4 Gc
