Model

merknaam van product

SENTRON

productbenaming

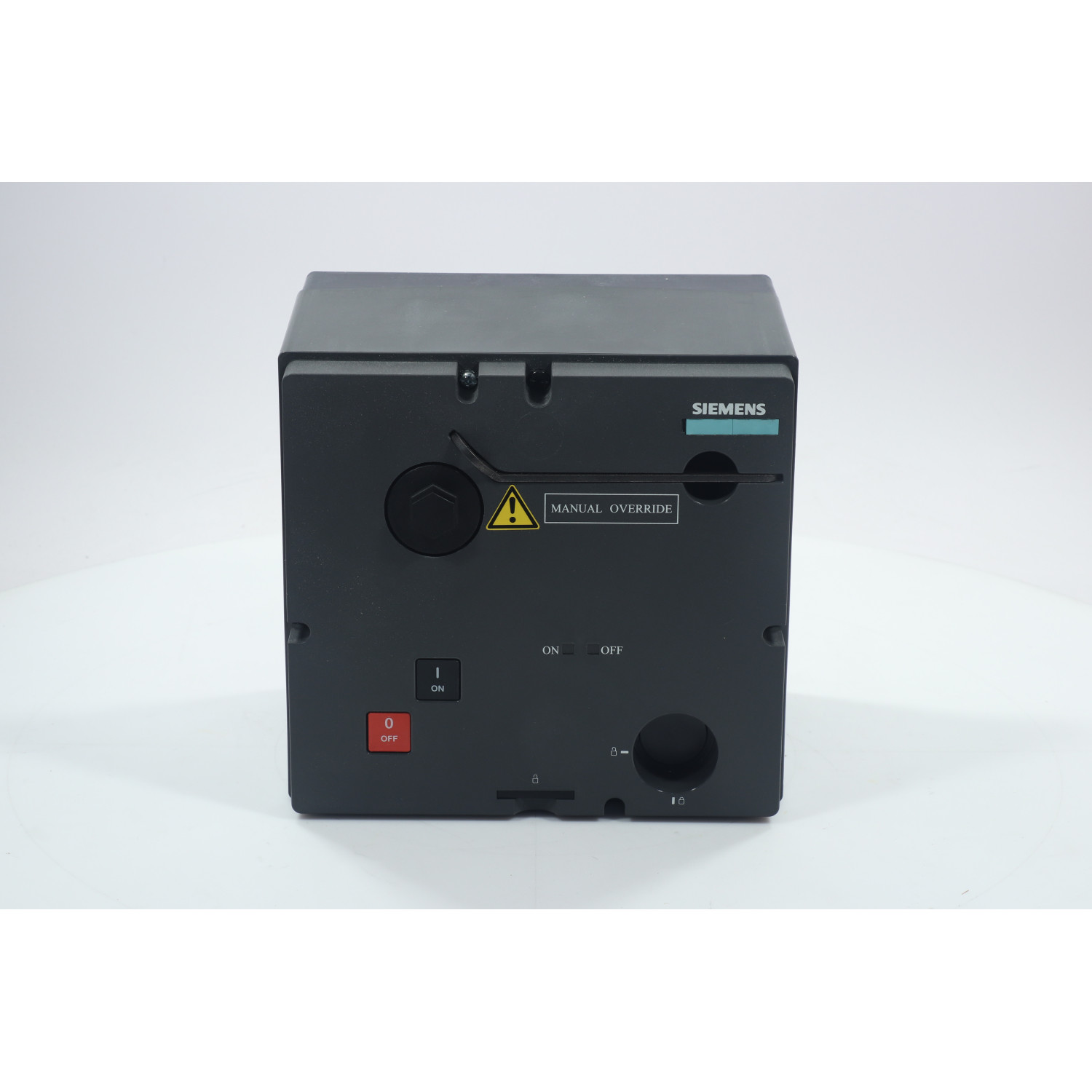

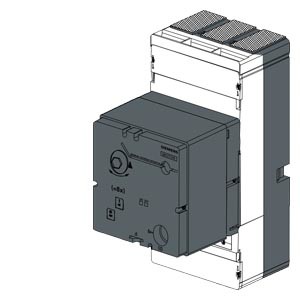

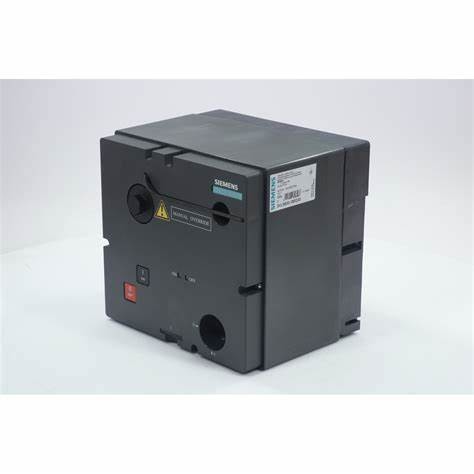

Motorisch bedieningsmechanisme

ontwerp van het product

Toebehoren voor VL1250; VL1600

type aandrijfmechanisme

gemotoriseerd bedieningsmechanisme

Algemene technische gegevens

maximale bedrijfsfrequentie

30 1/h

Spanning

type veiligheidsbescherming voor externe hulpstroomvoorziening

NEOZED-sluiting (gL/gG): 2 A / miniatuurcircuitbreaker, C char.: 2 A

nominale waarde van de voedingsspanning voor de bedieningseffectregeling

● bij gelijkstroom beginwaarde

0.85

● bij gelijkstroom volwaardige waarde

1.1

● bij wisselstroom bij een startwaarde van 50 Hz

0.85

● bij wisselstroom bij 50 Hz volle schaal

1.1

● bij wisselstroom bij 60 Hz aanvankelijke waarde

0.85

● bij wisselstroom bij 60 Hz volle schaal

1.1

Beschermingsklasse

beschermingsklasse IP

IP30

Regelaarstroom

schijnbaar werkvermogen

250 VA

aansturingspanning

● bij gelijkstroomminimaal

250 V

● bij maximale gelijkstroomwaarde

220 V

● bij wisselstroom bij 50 Hz minimale nominale waarde

220 V

● bij wisselstroom bij 50 Hz maximale nominale waarde

250 V

● bij wisselstroom bij 60 Hz minimale nominale waarde

220 V

● bij wisselstroom bij 60 Hz maximale nominale waarde

250 V

minimale duur van de pols

50 ms

Verbindingen

ontdaan lengte

10 mm

met een diameter van niet meer dan 20 mm

● minimaal

0.75 mm2

● maximaal

1.5 mm2

met een diameter van niet meer dan 50 mm

● minimaal

0.75 mm2

● maximaal

1.5 mm2

met een diameter van niet meer dan 50 mm,

● minimaal

0.75 mm2

● maximaal

1.5 mm2

kraammoment

● minimaal

0.6 N·m

● maximaal

0.8 N·m

Mechanisch ontwerp

hoogte

230 mm

breedte

215 mm

diepte

180 mm

netto gewicht

7 865 g

Milieuomstandigheden

omgevingstemperatuur tijdens het gebruik

● minimaal

-25 °C

● maximaal

70 °C

omgevingstemperatuur tijdens opslag

● minimaal

-40 °C

● maximaal

80 °C

Certificaten

Referentiecode volgens IEC 81346-2

M
