Aantal kanalen: | EEN | Inlaatspanning: | 20 tot en met 35 V gelijkstroom |
---|---|---|---|
Reactietijd: | Uitvoer binnen 10% van de eindwaarde binnen 100 ms | Verlies van vermogen binnen de eenheid: | 1.4W bij 24V |
LEIDENE Indicator: | Geel: status van de uitvoer, aan wanneer de uitvoer actief is | Maximale vermogensafvoer binnen de eenheid: | 90 mA bij 24 V |
Markeren: | MTL5521,MTLx521 Alarm Driver,Alarmstuur CE |

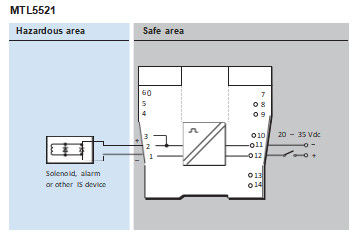

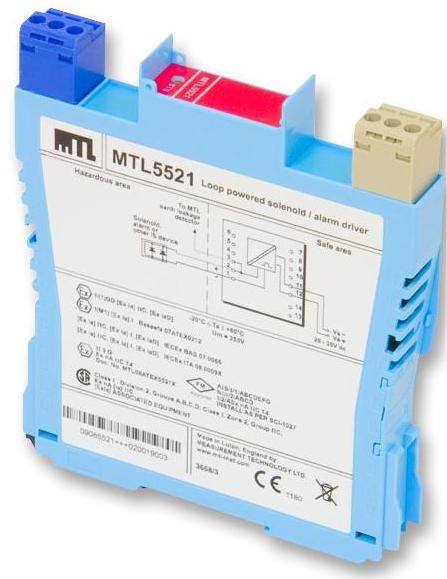

De MTLx521 en de MTL4521L zijn loop-aangedreven modules waarmee een in het gevaarlijke gebied gelegen apparaat vanuit het veilige gebied kan worden bediend.Ze kunnen allemaal een gecertificeerde intrinsiek veilige lage-vermogen belasting rijden, evenals eenvoudige apparaten die geen energie opslaan, zoals een LED.
Vervaardiging
Aantal kanalenEén.
Locatie van de lading:Zone 0, IIC, T4?? 6 gevaarlijk gebied indien passend gecertificeerd Div. 1, Groep A gevaarlijke locatie
Inlaatspanning:20 tot 35 V dc
Uitgang voor gevaarlijke gebieden (MTLx521):Minimumuitgangsspanning: 13,6V bij 48mA;Maximale uitgangsspanning: 24V vanaf 180Ω;Stroomlimiet: 48mA minimaal
Uitgang in gevaarlijke gebieden (MTL4521L):Minimumuitgangsspanning: 11,1V bij 48mA;Maximale uitgangsspanning: 24V vanaf 232Ω;Stroomlimiet: 48mA minimaal
Output ripple:< 0,5% van de maximale output, van piek tot piek
Reactietijd:uitvoer binnen 10% van de eindwaarde binnen 100 ms
LED-indicator:Geel: status van de uitgang, aan als de uitgang actief is
Maximaal stroomverbruik: 90 mA bij 24 V
Energieverlies binnen de eenheid:1.4W bij 24V

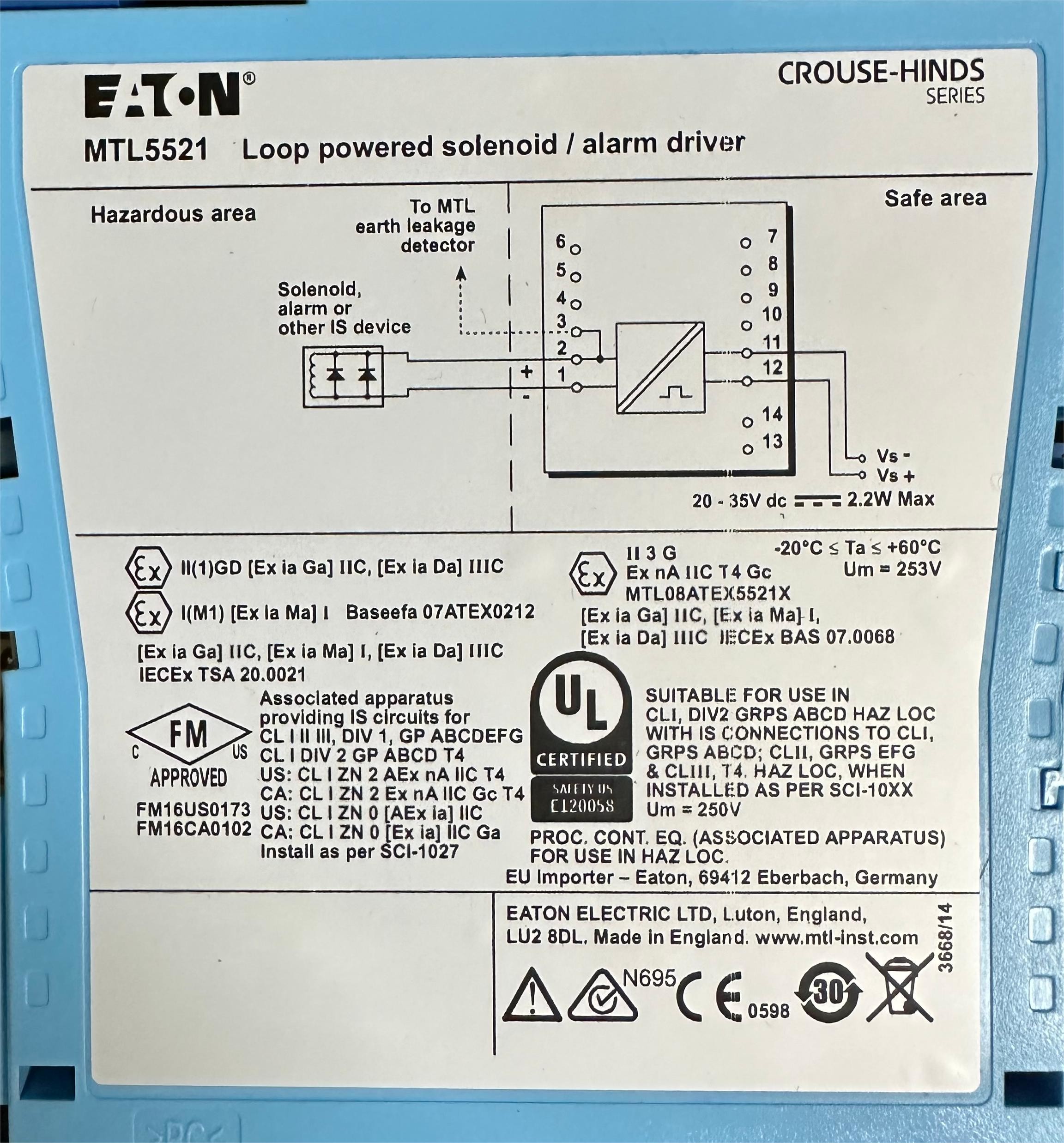

Veiligheidsbeschrijving (MTLx521):Uo = 25V Io = 147mA Po = 0,92W Um = 253V rms of dc
Veiligheidsbeschrijving (MTL4521L):Uo = 25V Io = 108mA Po = 0,68W Um = 253V rms of dc
