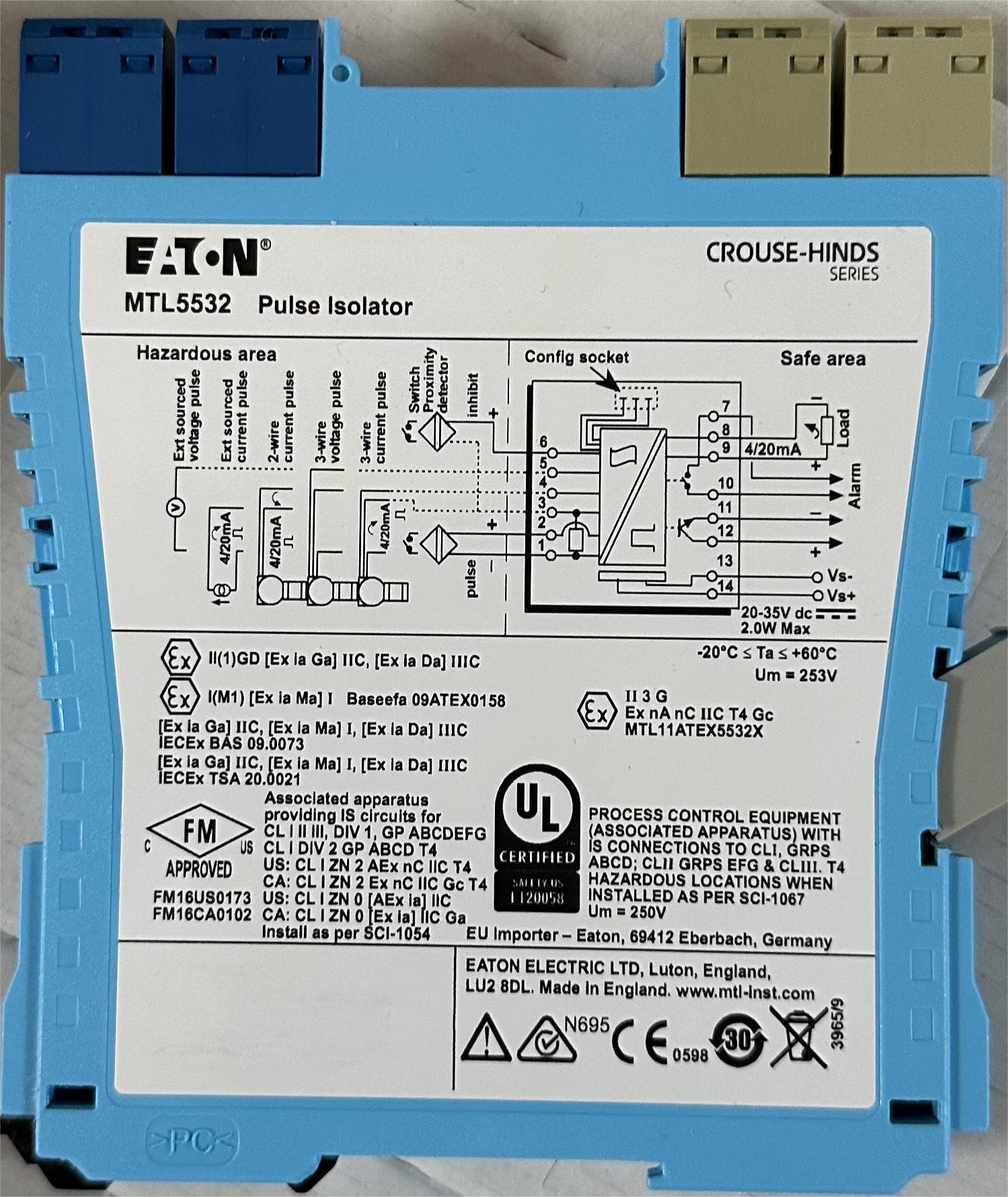

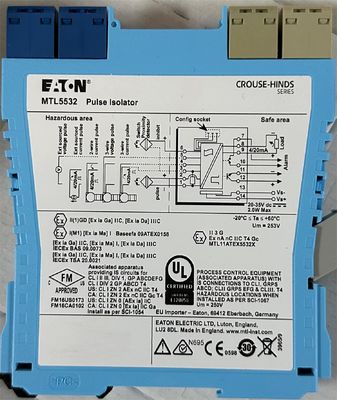

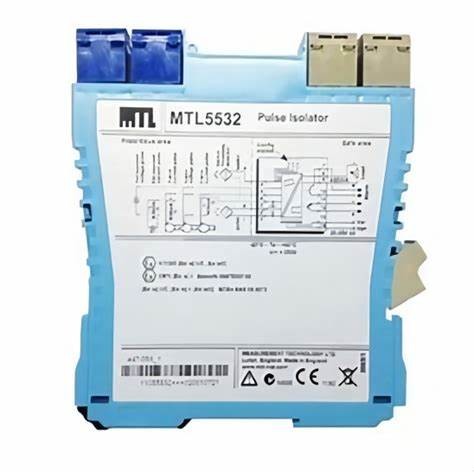

MTL5532 PULSE-ISOLATOR

De MTLx532 isoleert pulsen van een schakelaar, nabijheidsdetector, stroompulszender of spanningspulszender die zich in een gevaarlijk gebied bevindt.Het is ideaal voor toepassingen met hoge pulssnelheden en snelle responstijdenEen analoge uitgang die evenredig is aan de frequentie is ook voorzien, samen met een relaisuitgang, die kan worden geconfigureerd om als alarm te fungeren.Configuratie wordt uitgevoerd met behulp van een personal computer.

Vervaardiging

Aantal kanalen

Eén, volledig drijvend.

Type sensor

Schakelaar of nabijheidsdetector (NAMUR/BS EN 6094756:2001)

Plaats van schakelaar

Gevaarlijke zone 0, IIC, T6

Div. 1, groep A, gevaarlijke locatie

Plaats van dichtbijheidsmelder ofzender

Zone 0, IIC, T4 ◄T6, indien passend gecertificeerd

Div.1, Groep A, gevaarlijke locatie

Invoer

Invoer van de schakelaar:

Uitgang AAN als de schakelaar gesloten is

Invoer van de nabijheidsdetector:

Opwinding: 7,0 tot 9,0 V stroom vanaf 1kΩ nominale

Uitgang ON indien de ingang > 2,1 mA* (< 2kΩ) is

Uitgang uitgeschakeld indien de ingang < 1,2 mA* (> 10kΩ) is

Schakelhysteresis: 0,2 mA (650Ω) nominale

*NAMUR- en BS EN 6094756:2001normen

Invoerstroom-impuls:

Transmittertoevoer: 16,5 V gelijkstroom bij 20 mA

Kortsluitingsstroom: 24mA

Uitgang: IN > 9,0 mA = AAN, IN < 7,0 mA = UIT

Schakelhysteresis: 0,5 mA

Invoerspanning-impuls

Inputimpedantie: > 10kΩ

Schakelpuntsspanning (Vsp): 3, 6 of 12 V nominaal

(Gebruiker kan worden geselecteerd via schakelaars aan de zijkant van de module)

Uitvoer: V in > Vsp = ON, Vin < Vsp = OFF

Schakelhysteresis: typisch 100mV + (0,1 x Vsp)

Veilig gebied uitgangspuls

Maximale vertraging: 10 μs

Maximaal uitschakelspanning: 35V

Maximale buitenstandslektrom: 10 μA

Maximaal on-standsweerstand: 25Ω

Maximaal aan-/standstroom: 50 mA

Uitgang OFF bij stroomstoring

Opmerking: LFD-signaal is beschermd tegen inductieve belastingen met een Zener-diode

Stroom van de veilige zone uitgang

Invoeropslagvertraging: 2 signaalperioden (5 ms min.)

Signaalbereik: 4 tot 20 mA

Onder/over bereik: 0 tot 22 mA

Beperking van de spanning

Uitgangsweerstand: > 1 MΩ

Ripple: < 50μA van piek tot piek

Precies: beter dan 20 μA bij 20 °C

Temperatuurdrift: < 1μA/°C

Risetime (10% - 90%, na stapverandering): 60 ms

Alarmuitgang

Relais in alarm, 0,5A @ 35Vdc max.

Breedte van de puls

Hoogte: 10 μs min

laag: 10 μs min

Frequentie bereik

0 ¢ 50 kHz - uitgangsmodus van de puls

0 ¢ 10KHz - voor analoge uitgangen

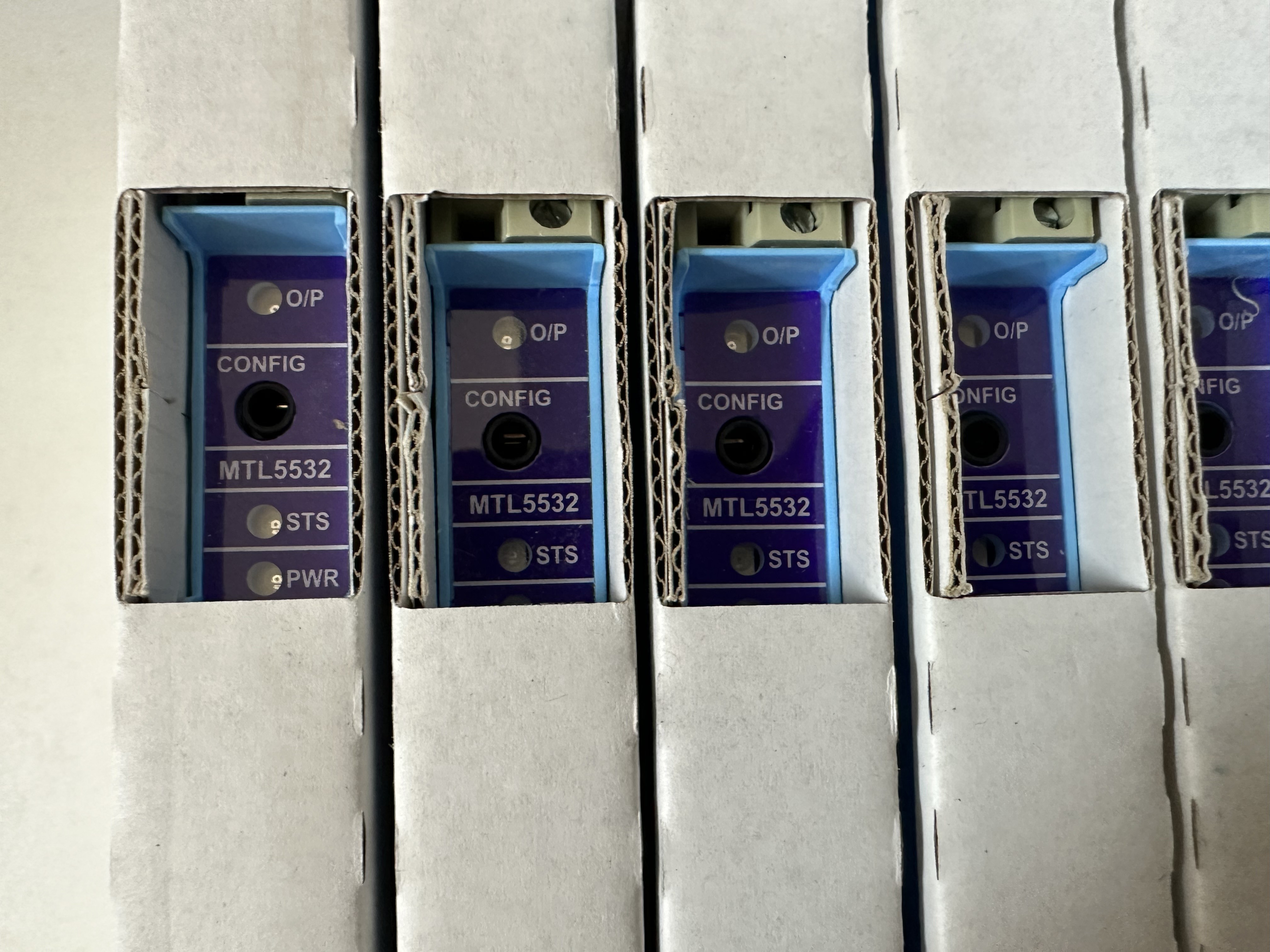

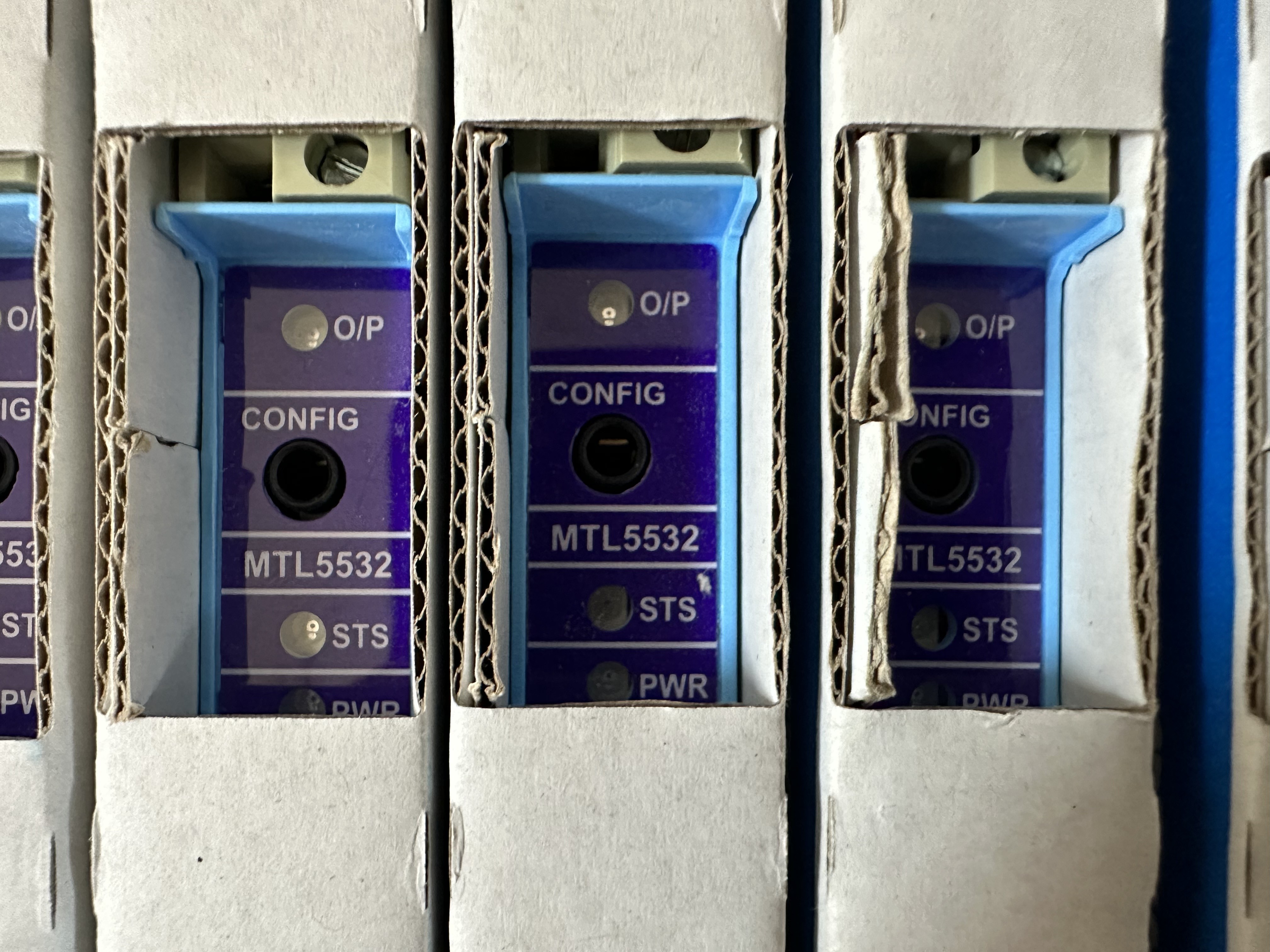

LED's Indicatoren

Groen: aanwijzing van vermogen

Geel: aan als het uitgangscircuit aan is

Rood: knipperend bij lijnfout of -fout

Kracht vereiste

65 mA bij 24 V dc

70 mA bij 20 V dc

55 mA bij 35 V dc

Verlies van vermogen binnen Eenheid

1.35W maximaal bij 24V

1Maximaal.75W bij 35V

Veiligheid beschrijving (Um = 253V rms of dc)

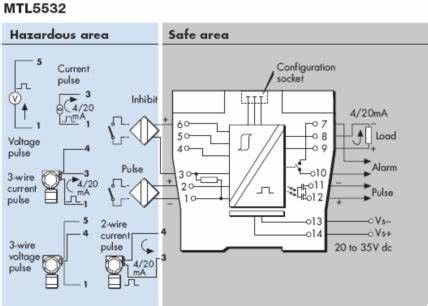

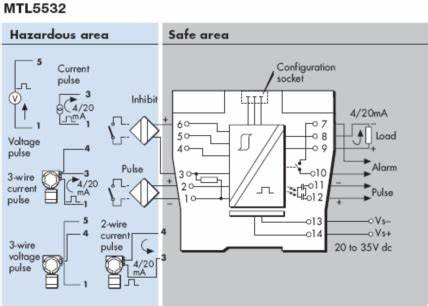

Terminals 2 tot 1 en 6 tot 1

U = 10,5 V I = 14 mA P = 37 mW

o o o

Terminals 4 tot 3 en 1

Uo = 28V Io = 93mA Po = 651mW

Terminals 3 tot 1

Apparaten die geen energie opslaan ≤ 1,5 V, ≤ 0,1 A en ≤ 25 mW; kunnen

zonder verdere certificering in een IS-lus aangesloten met een open-circuitspanning van < 28 V

Terminals 5 tot 4 en 1

Vmax ≤ 28V, Imax ≤ 94mA, Pmax ≤ 0,66W

Configurator

Een personal computer met MTL PCS45 software met een PCL45USB seriële interface
