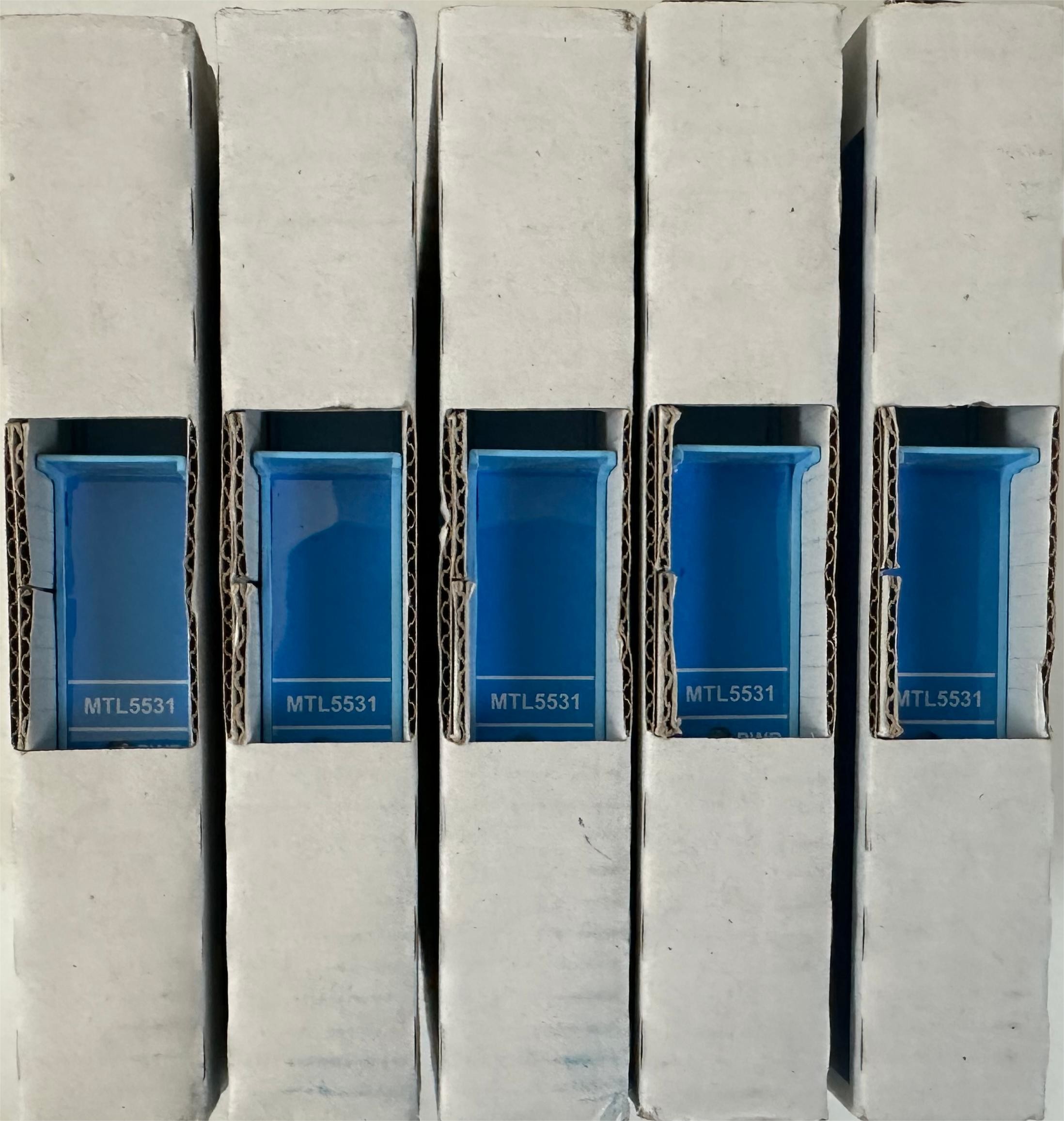

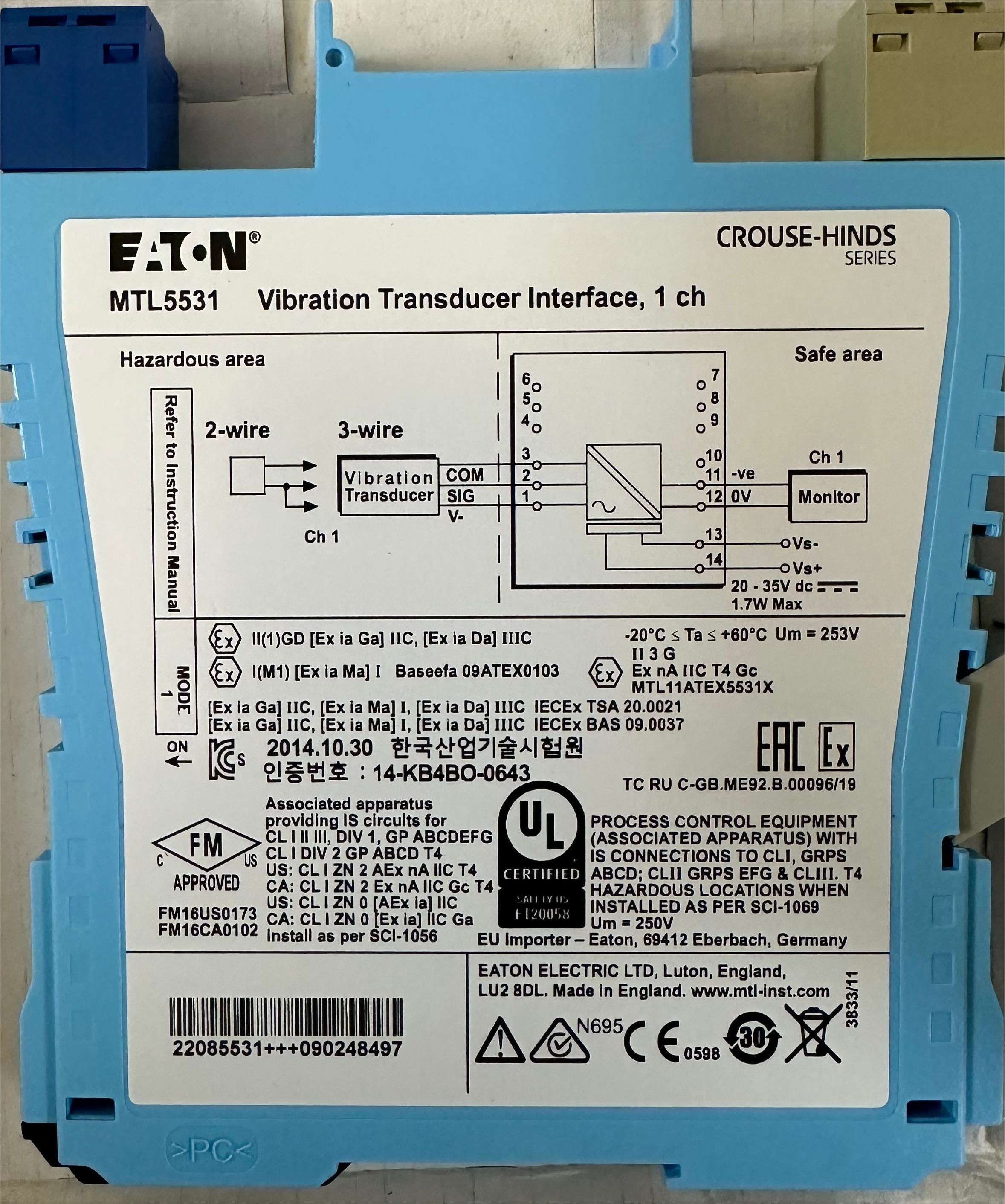

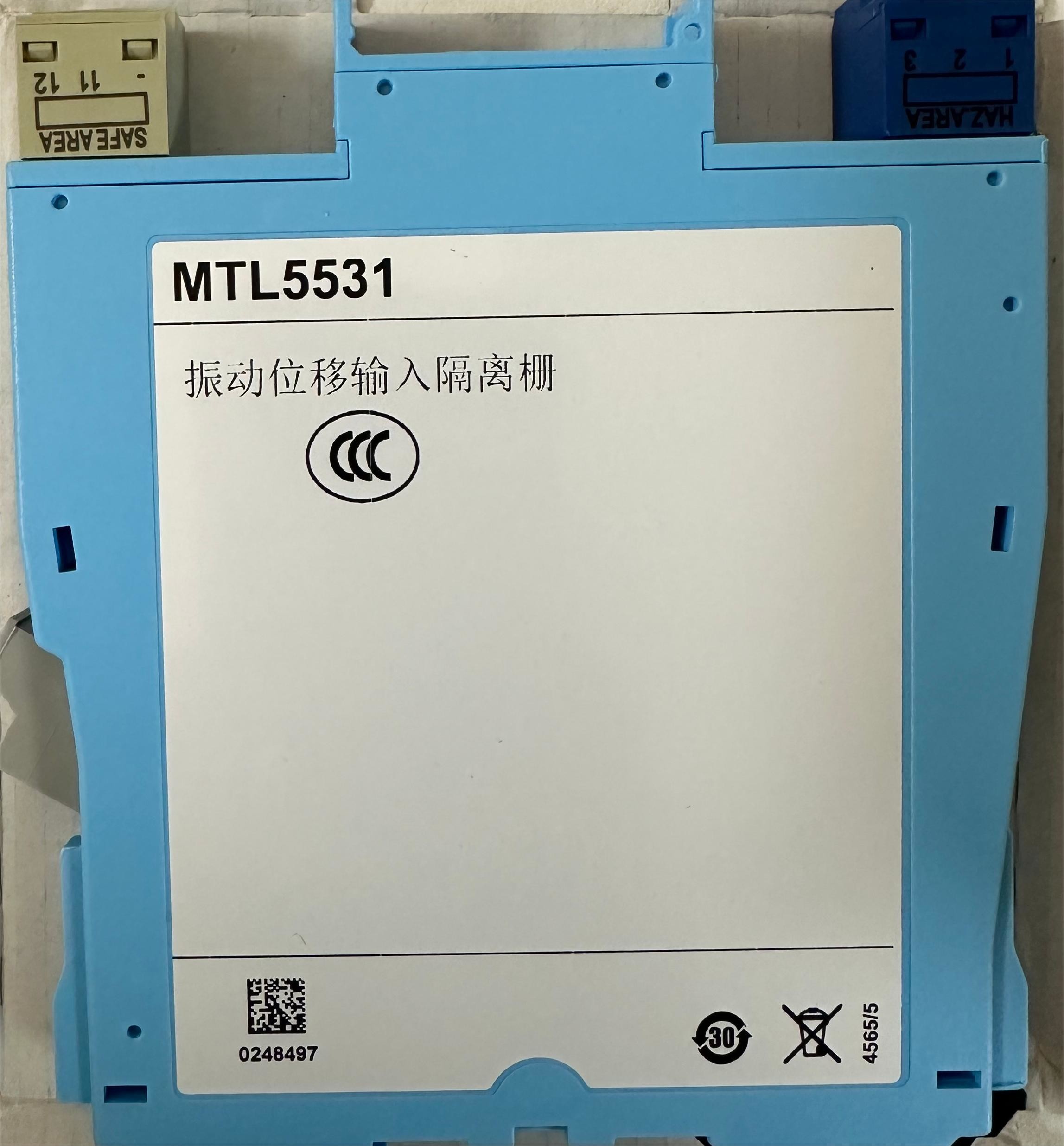

MTL5531 VIBRATIETransducer-interface

De MTLx531 herhaalt een signaal van een trillingssensor in een gevaarlijk gebied en levert een uitgang voor een bewakingssysteem in het veilige gebied.De interface is compatibel met 3-draad draaikolk-stroom-sondes en versnellingsmeters of 2-draadstroom sensorenDe selectie vindt plaats door middel van een schakelaar aan de zijkant van de module.

Vervaardiging

Plaats van signaal bronN

Gevaarlijke zone 0, IIC, T4?? 6 indien passend gecertificeerd

Div. 1, Groep A gevaarlijke locatie

Gevaarlijk gebied Invoer

Inputimpedantie

(terminals 2 en 3): 10kΩ

Versmeltingsspanning van de omvormer, 3-draad (terminals 3 en 4) 1)

Transducer aanbod stroom, 2-draad

3.3mA (nom.) voor sensoren met twee draden, door de gebruiker via een schakelaar te selecteren

Signaal bereik

Minimaal 20 V, maximaal 0,5 V

D.C. overdracht nauwkeurigheid bij 20°C

< ± 50 mV

Airconditioning overdracht nauwkeurigheid bij 20°C

0 Hz tot 1 kHz: ±1%

1 kHz tot 10 kHz: ∼5% tot +1%

10 kHz tot en met 20 kHz: ∼10% tot +1%

Temperatuurcoëfficiënt

±50 ppm/°C (10 tot 65°C)

± 100 ppm/°C (~20 tot 10°C)

Spanningsbandbreedte

3 dB bij 47 kHz (typisch)

Fase reactie

< 14 μs, gelijk aan:

1° bij 200 Hz

3° bij 600 Hz

5° bij 1 kHz

¥50° bij 10 kHz

¥ 100° bij 20 kHz

Uitgang van de veilige zone Impedantie

< 20Ω

LED's indicator

Groen: aanwijzing van vermogen

Maximaal stroomverbruik (10mA) transde belasting van het voertuig)

65 mA bij 24 V

Maximaal Verlies van vermogenn binnen de eenheid

1.33W

Veiligheidsbeschrijving

Terminals 3 tot 1

Uo=26.6V Io=94mA Po=0.66W Um = 253V rms of dc Terminals 3 tot 2

Apparaten die geen energie opslaan ≤ 1,5 V, ≤ 0,1 A en ≤ 25 mW
