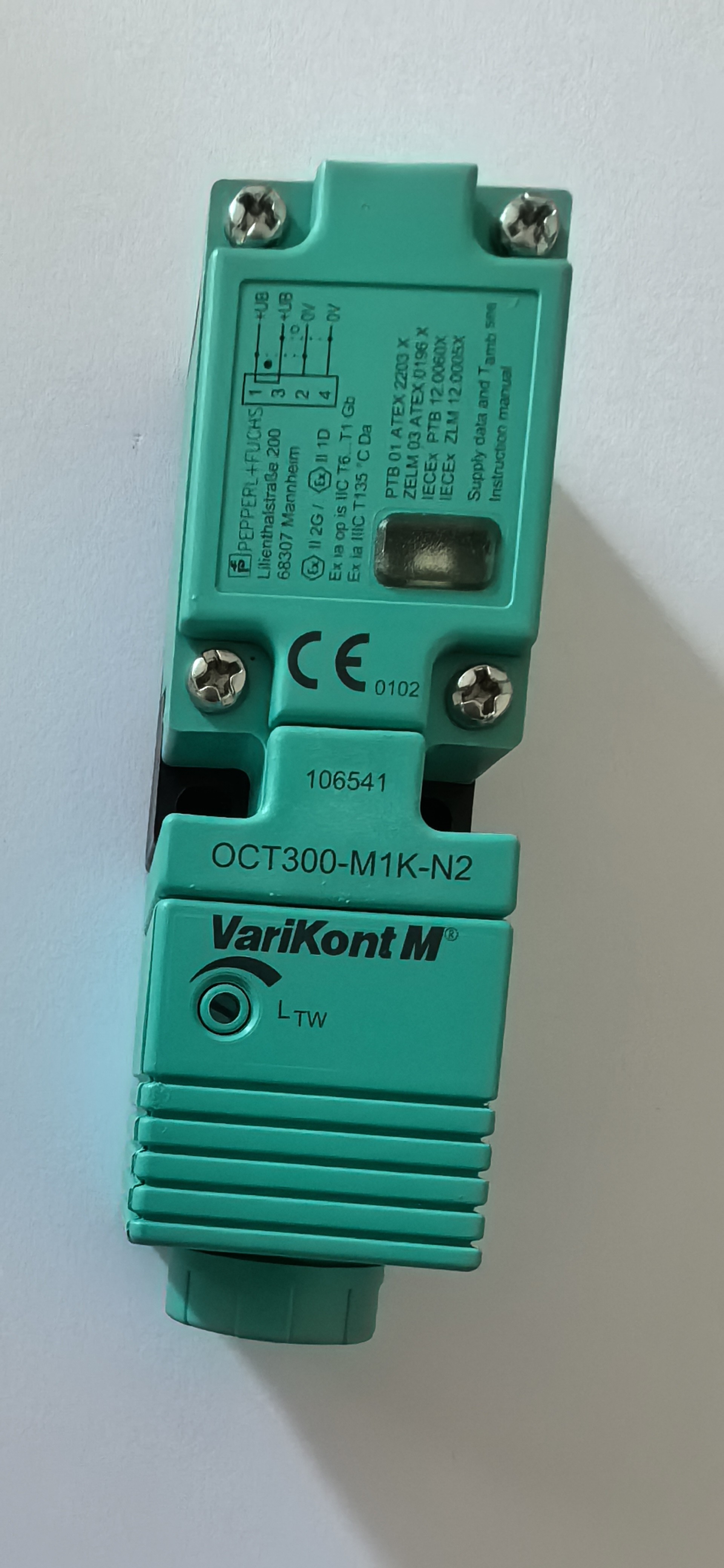

Diffuusmodus sensor, NAMUR OCT300-M1K-N2
Diffuse mode sensor, NAMUR, speciaal ontworpen, 300 mm detectiebereik, infrarood licht, licht/donker aan, DC-versie, NAMUR-uitgang, terminalcompartiment.
| Algemene specificaties | ||
|---|---|---|
| Detectiebereik | 0... 300 mm | |
| Aanpassingsbereik | 70... 300 mm | |
| Referentiedoelstelling | standaardwit 200 mm x 200 mm | |
| Lichtbron | IRED, 880 nm | |
| Lichttype | gemoduleerd infraroodlicht | |
| Omgevingslichtgrens | ≤ 40000 Lux zonlicht ≤ 30000 Lux halogeenlicht |
|
| Invloed van de temperatuur | ≤ 0,5 mm/K | |
| Functionele veiligheidsgerelateerde parameters | ||
| MTTFd | 1319 a | |
| Missies (TM) | 20 a | |
| Diagnostische dekking (DC) | 0 % | |
| Indicatoren/werkingsmiddelen | ||
| Functie-indicator | LED geel: schakelstand | |
| Besturingsonderdelen | Sensorbereikinsteller | |
| Elektrische specificaties | ||
| Werkspanning | 6... 20 V gelijkstroom (Ri ca. 0 Ohm) | |
| Ripple | 5 % | |
| Tijdsvertraging voor beschikbaarheid | 20 ms | |
| Output | ||
| Type van schakelaar | licht/donker aan, programmeerbaar | |
| Signaaluitgang | 1 NAMUR-uitgang NC/NO programmeerbaar | |
| Schakelspanning | 8 V gelijkstroom (Ri ca. 1 kΩ) | |
| Schakelfrequentie | ≤ 100 Hz | |
| Huidig verbruik | ||
| Referentiedoelstelling vastgesteld | verbinding 1, 2: ≤ 1 mA verbinding 3, 4: ≥ 2,7 mA |
|
| Referentiedoel niet gedetecteerd | verbinding 1, 2: ≥ 2,7 mA verbinding 3, 4: ≤ 1 mA |
|
| Reactietijd | 5 ms | |
| Herhalingsnauwkeurigheid | ≤ 0,5% van het meetbereik | |
| Conformiteit | ||
| Productstandaard | EN 60947-5-2 | |
| Naleving van normen en richtlijnen | ||
| Standaardconformiteit | ||
| Normen | EN 60947-5-6:2000 | |
| Omgevingscondities | ||
| Omgevingstemperatuur | -25... 70 °C (-13... 158 °F) | |
| Bergingstemperatuur | -40... 80 °C (-40... 176 °F) | |
| Mechanische specificaties | ||
| Grade van bescherming | IP20 | |
| Verbinding | M16 eindruimte, kern doorsnede ≤ 2,5 mm2 | |
| Materiaal | ||
| Huizen | PBT | |
| Optisch gezicht | Schramvast glasglas | |
| De massa | 100 g | |
| Afmetingen | ||
| Hoogte | 30 mm | |
| Breedte | 30 mm | |
| Diepte | 102 mm | |
| ATEX G | ||
| Certificaat van EG-typeonderzoek | PTB 01 ATEX 2203 X | |
| Aanvragers | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Duitsland | |
| CE-markering | CE0102 | |
| ATEX-markering | Zone 1: II 2G Ex ia op is IIC T6...T1 Gb |
|
| Richtlijn inzake conformiteit | De Commissie heeft de volgende maatregelen genomen: | |
| Normen | EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
| Effectieve interne capaciteit Ci | max. 75 nF | |
| Effectieve interne inductance Li | verwaarloosbaar klein | |
| Algemeen | Het apparaat moet worden bediend overeenkomstig de gegevens in het gegevensblad en deze gebruiksaanwijzing.de maximale nominale spanning en het temperatuurbereik moeten worden nageleefd- De bijzondere voorwaarden moeten worden nageleefd; het EU-typegoedkeuringscertificaat moet worden nageleefd. | |
| Omgevingstemperatuur | De temperatuurbereiken, afhankelijk van de temperatuurklasse, zijn vermeld in het EG-typeonderzoekcertificaat. | |
| Installatie, inbedrijfstelling | Het bijbehorende apparaat moet ten minste voldoen aan de voorschriften voor de beschermingsgraad ia en voor de groepen II of III, afhankelijk van de bedrijfsomstandigheden.Vanwege het mogelijke risico op ontsteking als gevolg van storingen en/of voorbijgaande stromen in het equipotentiële verbindingssysteem, galvanische isolatie in het voedings- en signaalstroomcircuit wordt de voorkeur gegeven.Aanverwante apparaten zonder galvanische isolatie mogen alleen worden gebruikt indien aan de desbetreffende eisen van IEC 60079-14 is voldaan.De intrinsieke veiligheid wordt alleen gewaarborgd in verband met een passend gerelateerd apparaat en volgens het bewijs van intrinsieke veiligheid. | |
| Onderhoud | Er mogen geen wijzigingen worden aangebracht aan apparaten die in gevaarlijke gebieden worden gebruikt. | |
| Bijzondere voorwaarden | ||
| Bescherming tegen mechanisch gevaar | Bij gebruik in het temperatuurbereik onder -20 °C moet de sensor worden beschermd tegen stoten door een extra behuizing. | |
| Grade van bescherming die vereist is bij de installatie van verbindingsonderdelen | IP20 volgens IEC 60529:2001 | |
| Andere voorwaarden | Zie het desbetreffende EG-typegoedkeuringscertificaat voor de relatie tussen het aangesloten schakeltype,de maximaal toegestane omgevingstemperatuur en de temperatuurklasse, alsmede de effectieve interne reactanties. | |
| ATEX D | ||
| Certificaat van EG-typeonderzoek | ZELM 03 ATEX 0196 X | |
| Aanvragers | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Duitsland | |
| CE-markering | CE0102 | |
| ATEX-markering | Zone 20/21:II 1D Ex ia IIIC T 135°C Da |
|
| Richtlijn inzake conformiteit | De Commissie heeft de volgende maatregelen genomen: | |
| Normen | EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
| Effectieve interne capaciteit Ci | max. 1200 nF | |
| Effectieve interne inductance Li | verwaarloosbaar klein | |
| Algemeen | Het apparaat moet worden bediend overeenkomstig de gegevens in het gegevensblad en deze gebruiksaanwijzing.de maximale nominale spanning en het temperatuurbereik moeten worden nageleefd- De bijzondere voorwaarden moeten worden nageleefd; het EU-typegoedkeuringscertificaat moet worden nageleefd. | |
| Omgevingstemperatuur | -25... 70 °C (-13... 158 °F) | |
| Installatie, inbedrijfstelling | Het bijbehorende apparaat moet ten minste voldoen aan de voorschriften voor de beschermingsgraad ia en voor de groepen II of III, afhankelijk van de bedrijfsomstandigheden.Vanwege het mogelijke risico op ontsteking als gevolg van storingen en/of voorbijgaande stromen in het equipotentiële verbindingssysteem, galvanische isolatie in het voedings- en signaalstroomcircuit wordt de voorkeur gegeven.Aanverwante apparaten zonder galvanische isolatie mogen alleen worden gebruikt indien aan de desbetreffende eisen van IEC 60079-14 is voldaan.Dit certificaat garandeert niet dat de in de afscherming geïnstalleerde onderdelen de zones volledig van elkaar isoleren.Bij het opzetten van de afscherming moeten passende maatregelen worden genomen om ervoor te zorgen dat de zones volledig geïsoleerd zijn.. | |
| Onderhoud | Er mogen geen wijzigingen worden aangebracht aan apparaten die in gevaarlijke gebieden worden gebruikt. | |
| Bijzondere voorwaarden | ||
| Bescherming tegen gevaarlijke elektrostatische lading | De inrichting moet zodanig zijn geïnstalleerd dat elektrostatische ontladingen kunnen worden vermeden.Er mag geen gevaarlijke elektrostatische lading worden verwacht, gezien de eigenschappen van het apparaat.. | |
| Bescherming tegen mechanisch gevaar | Bij gebruik in het temperatuurbereik onder -20 °C moet de sensor worden beschermd tegen stoten door een extra behuizing. | |
| Grade van bescherming die vereist is bij de installatie van verbindingsonderdelen | IP20 volgens IEC 60529:2001 | |
| Andere voorwaarden | Zie het desbetreffende EG-typegoedkeuringscertificaat voor de relatie tussen het aangesloten schakeltype, de maximaal toegestane omgevingstemperatuur en de oppervlaktetemperatuurklasse.In toepassingen waar hoge ladingsniveaus worden verwacht (.bijv. elektrostatische verf, vervaardiging van folie, stofverwijdering, mechanische wrijving),er moeten structurele maatregelen worden genomen om de oppervlakte van de plastic behuizing die aan deze lading wordt blootgesteld, tot ongeveer 15 cm2 te beperken om te voorkomen dat de borstelontlading zich voortplantBij de aanleg van een afscherming tussen verschillende zones moeten passende maatregelen worden genomen om ervoor te zorgen dat de in de afscherming geïnstalleerde onderdelen de zones volledig van elkaar isoleren. | |
| IECEx G | ||
| Certificaatnummer | IECEx PTB 12.0060 X | |
| Aanvragers | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Duitsland | |
| IECEx-markering | Zone 1: II 2G Ex ia op is IIC T6...T1 Gb | |
| Normen | IEC 60079-0:2011 IEC 60079-11:2011 IEC 60079-28:2006 | |
| Effectieve interne capaciteit Ci | max. 75 nF | |
| Effectieve interne inductance Li | verwaarloosbaar klein | |
| Algemeen | Het apparaat moet worden bediend overeenkomstig de gegevens in het gegevensblad en deze gebruiksaanwijzing.de maximale nominale spanning en het temperatuurbereik moeten worden nageleefdDe bijzondere voorwaarden moeten worden nageleefd en het IECEx-certificaat moet worden nageleefd. | |
| Omgevingstemperatuur | De temperatuurbereiken, afhankelijk van de temperatuurklasse, zijn vermeld in het EG-typeonderzoekcertificaat. | |
| Installatie, inbedrijfstelling | Het bijbehorende apparaat moet ten minste voldoen aan de voorschriften voor de beschermingsgraad ia en voor de groepen II of III, afhankelijk van de bedrijfsomstandigheden.Vanwege het mogelijke risico op ontsteking als gevolg van storingen en/of voorbijgaande stromen in het equipotentiële verbindingssysteem, galvanische isolatie in het voedings- en signaalstroomcircuit wordt de voorkeur gegeven.Aanverwante apparaten zonder galvanische isolatie mogen alleen worden gebruikt indien aan de desbetreffende eisen van IEC 60079-14 is voldaan.De intrinsieke veiligheid wordt alleen gewaarborgd in verband met een passend gerelateerd apparaat en volgens het bewijs van intrinsieke veiligheid. | |
| Onderhoud | Er mogen geen wijzigingen worden aangebracht aan apparaten die in gevaarlijke gebieden worden gebruikt. | |
| Bijzondere voorwaarden | ||
| Bescherming tegen mechanisch gevaar | Bij gebruik in het temperatuurbereik onder -20 °C moet de sensor worden beschermd tegen stoten door een extra behuizing. | |
| Grade van bescherming die vereist is bij de installatie van verbindingsonderdelen | IP20 volgens IEC 60529:2001 | |
| Andere voorwaarden | Zie het desbetreffende EG-typegoedkeuringscertificaat voor de relatie tussen het aangesloten schakeltype,de maximaal toegestane omgevingstemperatuur en de temperatuurklasse, alsmede de effectieve interne reactanties. | |
| IECEx D | ||
| Certificaatnummer | IECEx ZLM 12.0005X | |
| Aanvragers | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Duitsland | |
| IECEx-markering | Ex ia IIIC T135°C Da | |
| Normen | IEC 60079-0:2011 IEC 60079-11:2011 | |
| Effectieve interne capaciteit Ci | max. 1200 nF | |
| Effectieve interne inductance Li | verwaarloosbaar klein | |
| Algemeen | Het apparaat moet worden bediend overeenkomstig de gegevens in het gegevensblad en deze gebruiksaanwijzing.de maximale nominale spanning en het temperatuurbereik moeten worden nageleefdDe bijzondere voorwaarden moeten worden nageleefd en het IECEx-certificaat moet worden nageleefd. | |
| Omgevingstemperatuur | -25... 70 °C (-13... 158 °F) | |
| Installatie, inbedrijfstelling | Het bijbehorende apparaat moet ten minste voldoen aan de voorschriften voor de beschermingsgraad ia en voor de groepen II of III, afhankelijk van de bedrijfsomstandigheden.Vanwege het mogelijke risico op ontsteking als gevolg van storingen en/of voorbijgaande stromen in het equipotentiële verbindingssysteem, galvanische isolatie in het voedings- en signaalstroomcircuit wordt de voorkeur gegeven.Aanverwante apparaten zonder galvanische isolatie mogen alleen worden gebruikt indien aan de desbetreffende eisen van IEC 60079-14 is voldaan.Dit certificaat garandeert niet dat de in de afscherming geïnstalleerde onderdelen de zones volledig van elkaar isoleren.Bij het opzetten van de afscherming moeten passende maatregelen worden genomen om ervoor te zorgen dat de zones volledig geïsoleerd zijn.. | |
| Onderhoud | Er mogen geen wijzigingen worden aangebracht aan apparaten die in gevaarlijke gebieden worden gebruikt. | |
| Bijzondere voorwaarden | ||
| Bescherming tegen gevaarlijke elektrostatische lading | De inrichting moet zodanig zijn geïnstalleerd dat elektrostatische ontladingen kunnen worden vermeden.Er mag geen gevaarlijke elektrostatische lading worden verwacht, gezien de eigenschappen van het apparaat.. | |
| Bescherming tegen mechanisch gevaar | Bij gebruik in het temperatuurbereik onder -20 °C moet de sensor worden beschermd tegen stoten door een extra behuizing. | |
| Grade van bescherming die vereist is bij de installatie van verbindingsonderdelen | IP20 volgens IEC 60529:2001 | |
| Andere voorwaarden | Bij de aanleg van een afscherming tussen verschillende zones moeten passende maatregelen worden genomen om ervoor te zorgen dat de in de afscherming geïnstalleerde onderdelen de zones volledig van elkaar isoleren. | |
